女的被弄到高潮娇喘喷水视频,欧美国产日韩在线三区

商品描述：

商品屬性

聚苯胺

中文名稱: 聚苯胺 (導(dǎo)電態(tài))

英文名稱： polyaniline

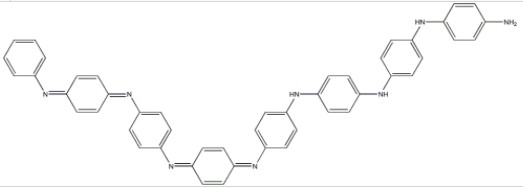

分子式: C48H38N8

分子量: 726.86892

CAS號(hào)號(hào)： 5612-44-2

質(zhì)檢信息

質(zhì)檢項(xiàng)目指標(biāo)值

含量,％ ≥98.0

化學(xué)特性

導(dǎo)電態(tài)聚苯胺聚苯胺是從苯胺單體出發(fā)，通過化學(xué)氧化聚合或電化學(xué)聚合得到的一類導(dǎo)電高分子材料,具有特殊的電學(xué)、光學(xué)性質(zhì)，經(jīng)摻雜后可具有導(dǎo)電性及電化學(xué)性能。為深綠色粉末，具吸濕性，對(duì)空氣敏感。最大吸收波長(zhǎng)λmax325nm。溶于N,N-二甲基乙酰胺、N,N-二甲基甲酰胺、二甲亞砜、N-甲基吡咯烷酮、間甲酚。將聚苯胺溶解于甲基吡咯烷酮中，形成的溶液并澆鑄在玻璃板、塑料、金屬等基質(zhì)上，在60-80℃，將溶劑慢慢蒸發(fā)干，可得到大面積的支撐薄膜，具有較好的力學(xué)和電學(xué)性能。拉伸強(qiáng)度，楊氏模量和斷裂伸長(zhǎng)率分別為88、1560和10%，經(jīng)鹽酸摻雜后，其強(qiáng)度稍有下降，但韌性反而增強(qiáng)，斷裂伸長(zhǎng)率可達(dá)58%。在不銹鋼上電沉積的聚苯胺膜能顯著降低不銹鋼在硫酸溶液中的腐蝕速率，從此聚苯胺和其它導(dǎo)電高分子作為一種新型的防腐蝕材料，聚苯胺的電活性源于分子鏈中的P電子共軛結(jié)構(gòu)：隨分子鏈中P電子體系的擴(kuò)大，P成鍵態(tài)和P*反鍵態(tài)分別形成價(jià)帶和導(dǎo)帶，這種非定域的P電子共軛結(jié)構(gòu)經(jīng)摻雜可形成P型和N型導(dǎo)電態(tài)。不同于其他導(dǎo)電高分子在氧化劑作用下產(chǎn)生陽離子空位的摻雜機(jī)制，聚苯胺的摻雜過程中電子數(shù)目不發(fā)生改變，而是由摻雜的質(zhì)子酸分解產(chǎn)生H+和對(duì)陰離子（如Cl-、硫酸根、磷酸根等）進(jìn)入主鏈，與胺和亞胺基團(tuán)中N原子結(jié)合形成極子和雙極子離域到整個(gè)分子鏈的P鍵中，從而使聚苯胺呈現(xiàn)較高的導(dǎo)電性。這種獨(dú)特的摻雜機(jī)制使得聚苯胺的摻雜和脫摻雜完全可逆，摻雜度受pH值和電位等因素的影響，并表現(xiàn)為外觀顏色的相應(yīng)變化，聚苯胺也因此具有電化學(xué)活性和電致變色特性。

產(chǎn)品用途

導(dǎo)電態(tài)聚苯胺一次性導(dǎo)電聚合物電池；電子器件肖特基二極管；光學(xué)器件和光學(xué)開關(guān)、光學(xué)儲(chǔ)存、光學(xué)顯示器件；作傳感器和探測(cè)器；太陽能電池。聚苯胺摻雜后具有導(dǎo)電性，它還具有光電轉(zhuǎn)換性質(zhì)和非線性光學(xué)特性等。聚苯胺的應(yīng)用: 一次性導(dǎo)電聚合物電池；電子器件肖特基二極管；光學(xué)器件和光學(xué)開關(guān)、光學(xué)儲(chǔ)存、光學(xué)顯示器件；作傳感器和探測(cè)器；太陽能電池?？芍频酶鞣N具有特殊功能的設(shè)備和材料，如可作為生物或化學(xué)傳感器的尿素酶?jìng)鞲衅?、電子?chǎng)發(fā)射源、較傳統(tǒng)鋰電極材料在充放電過程中具有更優(yōu)異的可逆性的電極材料、選擇性膜材料、防靜電和電磁屏蔽材料、導(dǎo)電纖維、防腐材料，等等。聚苯胺因其具有的原料易得、合成工藝簡(jiǎn)單、化學(xué)及環(huán)境穩(wěn)定性好等特點(diǎn)而得到了廣泛的研究和應(yīng)用。

生產(chǎn)方法

聚苯胺及其衍生物可以用化學(xué)氧化，縮合聚合，吸附聚合及電化學(xué)聚合等方法合成。其中以化學(xué)氧化聚合法和電化學(xué)聚合法最為重要。化學(xué)氧化聚合法系在酸性水溶液中用氧化劑溶液中的氧化劑使苯胺氧化聚合。目前主要采用過硫酸銨為氧化劑，鹽酸為質(zhì)子酸的體系。質(zhì)子酸一方面提供反質(zhì)子所需的pH值，另一方面也以摻雜劑的形式進(jìn)入聚苯胺的骨架使聚苯胺具有一定的導(dǎo)電性。這樣制得的聚苯胺為黑綠色粉末其導(dǎo)電率為5-10S/cm。當(dāng)用氫氧化鈉或氨水處理時(shí)即變?yōu)樗{(lán)黑色。電導(dǎo)率降至10-11S/cm，成為絕緣體。聚苯胺可用質(zhì)子酸進(jìn)行摻雜，可用堿進(jìn)行反摻雜。摻雜過程中并不伴隨有主鏈上電子的得失。經(jīng)質(zhì)子摻雜后，聚苯胺的導(dǎo)電率可達(dá)5-10S/cm。
