欧美老妇与zozoz0交,欧美人与动性xxxxx杂,蜜臀精品国产高清在线观看,免费a级毛片,女上男下啪啪激烈高潮无遮盖

 聚苯乙烯

中文名稱    聚苯乙烯

中文同名    苯乙烯乳膠;窄分布聚苯乙烯分子量;聚苯乙烯(PS);聚苯乙烯熔體流動

英文名稱    Poly

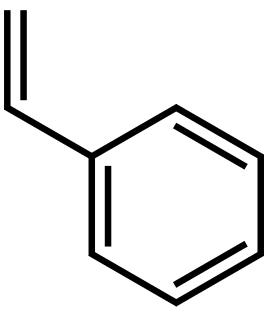

化學式       C8H8

分子量       104.14

CAS編號   9003-53-6

質(zhì)檢信息

質(zhì)檢項目        指標值

含量，%         ≥微球,直徑 5.0 - 5.9μm ,2.5% w/v

PSA：          0.00000

LOGP：       2.32960

蒸氣壓 3.7 mm Hg ( 20 °C)

BRN 2506

密度  1.075?g/mL?at 20?°C

沸點  189?°C(lit.)

熔點  -52°C

閃點  169?°F

折射率 n20/D 1.449(lit.)

蒸氣壓 0.582mmHg at 25°C

水溶性 0.5-1.0 g/100 mL at 20 oC

化學特性

聚苯乙烯為無色、無臭、無味而有光澤的透明固體。溶于芳香烴、氯代烴、脂肪族酮和酯等。

產(chǎn)品用途

1.聚苯乙烯是一種熱塑性樹脂。主要用于加工成塑料制品如無線電、電視、雷達等的絕緣材料,并用于制硬質(zhì)泡沫塑料、薄膜、日用品、耐酸容器等。

2.聚苯乙烯可用于粉類和乳液類化妝品。用于粉餅有很好的壓縮性,可改善粉的黏附性能。賦予皮膚光澤和潤滑感,是代替滑石粉和二氧化硅的高級填充劑。

3.主要用于制造音像制品和光盤磁盤盒、燈具和室內(nèi)裝飾件、高頻電絕緣零件等

4.主要用作火車車輛部件、汽車零部件、船舶用塑料件、電訊電器零部件及建筑材料等

5.它具有成本低、剛性大、透明度好、電性能不受頻率的影響等特點，因此可廣泛地應(yīng)用在儀表外殼、汽車燈罩、照明制品、各種容器、高頻電容器、高頻絕緣用品、光導(dǎo)纖維，包裝材料等。

6.聚苯乙烯廣泛地應(yīng)用于建筑、運輸、冷藏、化工設(shè)備的保溫、絕熱和減震材料等方面。

7.聚苯乙烯在工業(yè)上和日用品上廣泛用作包裝材料。如：瓶蓋頭、各種容器、大容量容器、取向薄膜、食品包裝材料。聚苯乙烯泡沫塑料可用作電冰箱、火車、船、建筑等的絕熱材料。在電氣方面更是良好的絕緣材料和絕熱保溫材料。

生產(chǎn)方法

聚苯乙烯泡沫塑料應(yīng)用于電子電器緩沖包裝材料、蔬菜水果包裝箱、海上漂浮制品等領(lǐng)域中，市場上生產(chǎn)聚苯乙烯時，常常會出現(xiàn)反應(yīng)釜內(nèi)粒子粒徑不均勻、不集中的情況，產(chǎn)品合格率較低的情況，造成在生產(chǎn)過程中蒸汽使用量較大，且生產(chǎn)周期較長，一定程度上增加了企業(yè)成本，降低了企業(yè)的經(jīng)濟效益。

技術(shù)實現(xiàn)要素：

為解決上述的問題，本發(fā)明公開了一種快速成型可發(fā)性聚苯乙烯生產(chǎn)方法，由下列步驟組成：

1）將純水100~120份加入反應(yīng)釜中，開啟攪拌后加入活性磷酸鈣0.05~0.1份、磷酸三鈉0.0001~0.0003份、十二烷基苯磺酸鈉0.01~0.02份，轉(zhuǎn)相后加入苯乙烯100份至反應(yīng)釜內(nèi)，再依次加入TBPB0.03~0.06份、DOP0.01~0.03份、DCP0.005~0.015份、甲苯0.15~0.3份、二甲苯0.2~0.4份、成核劑0.1~0.2份后攪拌均勻；

2）向反應(yīng)釜設(shè)備夾套中通入蒸汽，緩慢升溫；

3）55至65℃時加入BPO0.4~0.6份；

4）升溫至88 至92℃后，恒溫造粒，此過程時間4 ～6 小時；

5）加入分散劑磷酸鈣0.1 ～ 0.15 份、灰鈣粉0.1 ～ 0.2 份；

6）加入戊烷5~6份，通入蒸汽緩慢升溫，升溫至95 ～ 98℃后恒溫反應(yīng)1.5 ～ 2.5 小時；

7）升溫至115 ～ 118℃后恒溫反應(yīng)3 ～ 3.5 小時, 溫度控制在125 ～ 130℃，壓力控制在0.8 ～ 0.95Mpa ；

8）反應(yīng)完畢后,降溫至45--50℃,出料。

低溫升溫速率為0.5—0.8℃/min，中溫升溫速率為0.2—0.3℃/min，高溫升溫速率為0.3—0.4℃/min。

成核劑PE 為牌號2000 與3000 的PE混合體，混合比例為1 ：0.8 ～ 1 ：1.2。

戊烷為混合戊烷，正戊烷與異戊烷的比例為6 ：4 ～ 8 ：2。

采用本技術(shù)方案，本發(fā)明的有益效果是：通過改變原輔料的種類、工藝所用原輔料配比等，使每釜產(chǎn)品粒子粒徑更加均勻、集中，產(chǎn)品合格率高，泡粒彈性好，生產(chǎn)時發(fā)泡劑用量降低，由于具有優(yōu)異的高發(fā)泡倍率、成型快、冷卻時間短等加工性能，比現(xiàn)階段可發(fā)性聚苯乙烯加工時節(jié)約蒸汽約30%，專門用于自動成型機的生產(chǎn)，生產(chǎn)周期比原來的原料縮短20 ～ 30%。

概述

聚苯乙烯是苯乙烯單體經(jīng)加聚反應(yīng)制得的產(chǎn)物，屬高分子化合物。聚苯乙烯最早是由天然樹脂香脂中的一種揮發(fā)性油得到的。1930年德國法本公司首先以連續(xù)本體聚合法試生產(chǎn)，隨后，實現(xiàn)了工業(yè)化生產(chǎn)，是塑料中開發(fā)較早的品種。1982年的年產(chǎn)量僅次于聚乙烯和聚氯乙烯。苯乙烯主要由苯和乙烯經(jīng)烴基化脫氫制取，單體既可按自由基反應(yīng)歷程聚合，也可按離子反應(yīng)歷程聚合，隨反應(yīng)類型、聚合方法不同，所得產(chǎn)物的性能、用途有很大差異。自由基聚合所得無規(guī)聚苯乙烯，耐溫只有80℃；負離子配位聚合所得等規(guī)聚苯乙烯(苯基在碳鏈平面同側(cè))耐熱可達240℃。本體聚合可得玻璃狀透明、絕緣性能優(yōu)異的硬質(zhì)塑料；溶液聚合大多用于制取涂料。聚苯乙烯對酸、堿、鹽、礦物油、有機酸、低級醇等具有良好的耐腐蝕性，但在丙酮、酯類、芳香烴等有機溶劑中發(fā)生軟化或溶解。絕緣性好、透明、折光率高、耐水、著色性好，可制成各種色彩鮮艷的塑料制品。熔融時熱穩(wěn)定性和流動性非常好，易于加工，可模塑、擠塑成型。聚苯乙烯的薄膜可用作電容器的絕緣層和電器零件，泡沫塑料可作為精密儀器的包裝材料，建筑上的隔音、防震材料。但聚苯乙烯性脆、耐溫性差、表面硬度較低，使其應(yīng)用受到限制。為此，常通過共聚或共混等方法改善其性能，擴大應(yīng)用范圍。聚苯乙烯中共混少量橡膠可明顯改善抗沖擊性能。苯乙烯與丁二烯的無規(guī)共聚物——丁苯橡膠廣泛用作汽車輪胎。與丙烯腈共聚可提高制品的軟化點，同時又不降低其透明度。三元共聚物 ABS是優(yōu)良的工程塑料。苯乙烯與丁二烯嵌段共聚物是應(yīng)用很廣的熱塑性彈性體。與二乙烯苯共聚可制取各種離子交換樹脂的母體。聚苯乙烯上的苯環(huán)可進行各種化學反應(yīng)，制得以聚苯乙烯為骨架而帶有各種功能基的聚合物，以作高分子試劑或高分子催化劑。

聚苯乙烯樹脂簡稱PS。于1939年在美國研制成功。以斯威羅爾的商品名首先實現(xiàn)了商品化。它與聚乙烯樹脂、聚氯乙烯樹脂一起成為使用頻度最高的三大熱塑性通用塑料。具有無味無臭、比重小、無色透明、著色自由，質(zhì)硬、化學性能穩(wěn)定、不吸濕等優(yōu)點。但有質(zhì)脆、熱變形溫度低(70℃)的缺點。能耐稀酸，但會受濃酸與鹵素侵蝕。澆鑄時會引起流動方向上聚合分子的配位而殘留失真。可能引起強度的不均勻，在流動方向高，垂直方向低。所以有必要在成形時保持低溫，加大澆濤壓力，力圖均勻。國際市場上聚苯乙烯樹脂有三個等級： 一般用的QP、耐熱用的HR與耐沖擊用的HI。HR是a甲基苯乙烯聚合體。HI是丁二烯與苯乙烯的共聚合體，顯著地改善了樹脂的堅韌性。聚苯乙烯樹脂主要用于收音機、電視機、高頻電器件、玩具、家庭用具(如杯子、梳子、吊鉤、刷柄、肥皂盒等)冰箱內(nèi)裝、涂料基料(苯乙烯改良醇酸樹脂、苯乙烯改良環(huán)氧樹脂)、發(fā)泡材料(苯乙烯發(fā)泡材料)等。此外，改善了耐油性、剛性與耐熱性的AS樹脂(丙烯腈苯乙烯樹脂)、以提高耐氣候性為目標的MS樹脂(甲基丙烯酸酯樹脂)以及改善了耐沖擊性與機械強度的ABS樹脂等作為其共聚合體被廣泛應(yīng)用。



性能

①力學性能：聚苯乙烯屬于一種硬而脆的材料，延伸性極小，拉伸時無屈服現(xiàn)象。聚苯乙烯的拉伸、彎曲等常規(guī)力學性能在通用塑料中是很高的，但其沖擊強度很低。聚苯乙烯的力學性能與合成方式、相對分子質(zhì)量大小、溫度高低、雜質(zhì)含量及測試方法有關(guān)。

②熱性能：聚苯乙烯的耐熱性能較差，熱變形溫度為70～95℃，長期使用溫度為60～80℃。聚苯乙烯的熱導(dǎo)率較低，約為0.10～0.13W/(m·K)，基本不隨溫度的變化而變化，是良好的絕熱保溫材料。聚苯乙烯泡沫是目前廣泛應(yīng)用的絕熱材料之一。聚苯乙烯的線膨脹系數(shù)較大，與金屬相差懸殊甚大，故制品不易帶有金屬嵌件。此外，聚苯乙烯的許多力學性能都顯著受到溫度的影響。

③電學性能：聚苯乙烯是非極性的聚合物，使用中也很少加入填料和助劑，因此具有良好的介電性能和絕緣性，其介電性能與頻率無關(guān)。由于其吸濕率很低，電性能不受環(huán)境溫度的影響，但由于其表面電阻和體積電阻均較大，又不吸水，因此易產(chǎn)生靜電，使用時需加入抗靜電劑。

④化學性能：聚苯乙烯的化學穩(wěn)定性比較好，可耐各種堿、一般的酸、鹽、礦物油、低級醇及各種有機酸，但不耐氧化性酸(如硝酸)和氧化劑的浸蝕。聚苯乙烯還會受到許多烴類、銅類及高級脂肪酸的浸蝕，可溶于苯、甲苯、乙苯、苯乙烯、四氯化碳、氯仿、二氯甲烷以及易受酯類影響。此外，由于聚苯乙烯帶有苯基，可使苯基α位置上的氫活化，因此聚苯乙烯的耐候性不好，如果長期曝光會變色變脆，其耐光性、氧化性都較差，使用時應(yīng)加入抗氧劑。



化學品安全技術(shù)說明書

第一部分 化學品及企業(yè)標識

化學品中文名：聚苯乙烯

化學品英文名：polystyrene；styrene resin

企業(yè)名稱：西隴化工股份有限公司

生產(chǎn)企業(yè)地址：廣東省汕頭市潮汕路西隴中街1-3號

郵 編: 515064 傳 真: 0754-82481768

企業(yè)應(yīng)急電話：0598-7509639

電子郵件地址：339904316@qq.com

網(wǎng)站地址：http://yuehuifs.cn/

第二部分 成分/組成信息

√ 純品　　　　　　　　　　　　混合物

有害物成分 濃度 CAS No.

聚苯乙烯 9003-53-6

第三部分 危險性概述

危險性類別：

侵入途徑：吸入、食入

健康危害：聚合物基本無毒。毒性與聚合物中未聚合的單體即苯乙烯的量有關(guān)，主要對呼吸道有較強刺激作用。接觸本品的工人有咽炎、慢性扁桃體炎的表現(xiàn)，個別工人患皮炎。

環(huán)境危害：對環(huán)境有害。

燃爆危險：可燃，其粉體與空氣混合，能形成爆炸性混合物。

第四部分 急救措施

皮膚接觸：脫去污染的衣著，用流動清水沖洗。如有不適感，就醫(yī)。

眼睛接觸：提起眼瞼，用流動清水或生理鹽水沖洗。如有不適感，就醫(yī)。

吸　　入：脫離現(xiàn)場至空氣新鮮處。如呼吸困難，給輸氧。就醫(yī)。

食　　入：飲足量溫水，催吐。就醫(yī)。

第五部分 消防措施

危險特性：粉體與空氣可形成爆炸性混合物, 當達到一定濃度時, 遇火星會發(fā)生爆炸。加熱分解產(chǎn)生易燃氣體。

有害燃燒產(chǎn)物：一氧化碳。

滅火方法：用霧狀水、泡沫、干粉、二氧化碳、砂土滅火。

滅火注意事項及措施：消防人員須佩戴防毒面具、穿全身消防服，在上風向滅火。盡可能將容器從火場移至空曠處。噴水保持火場容器冷卻，直至滅火結(jié)束。

第六部分 泄漏應(yīng)急處理

應(yīng)急行動：隔離泄漏污染區(qū)，限制出入。消除所有點火源。建議應(yīng)急處理人員戴防塵口罩，穿防毒服。穿上適當?shù)姆雷o服前嚴禁接觸破裂的容器和泄漏物。盡可能切斷泄漏源。用塑料布覆蓋泄漏物，減少飛散。勿使水進入包裝容器內(nèi)。用潔凈的鏟子收集泄漏物，置于干凈、干燥、蓋子較松的容器中，將容器移離泄漏區(qū)。

第七部分 操作處置與儲存

操作注意事項：密閉操作，提供良好的自然通風條件。操作人員必須經(jīng)過專門培訓(xùn)，嚴格遵守操作規(guī)程。建議操作人員佩戴自吸過濾式防塵口罩，戴化學安全防護眼鏡，穿防毒物滲透工作服，戴橡膠手套。遠離火種、熱源，工作場所嚴禁吸煙。使用防爆型的通風系統(tǒng)和設(shè)備。避免與氧化劑接觸。搬運時要輕裝輕卸，防止包裝及容器損壞。配備相應(yīng)品種和數(shù)量的消防器材及泄漏應(yīng)急處理設(shè)備。倒空的容器可能殘留有害物。

儲存注意事項：儲存于陰涼、通風的庫房。遠離火種、熱源。應(yīng)與氧化劑分開存放，切忌混儲。配備相應(yīng)品種和數(shù)量的消防器材。儲區(qū)應(yīng)備有合適的材料收容泄漏物。

第八部分 接觸控制/個體防護

接觸限值：

MAC(mg/m3): 未制定標準 PC-TWA（mg/m3）: 未制定標準

PC-STEL（mg/m3）: 未制定標準 TLV-C(mg/m3): 未制定標準

TLV-TWA(mg/m3): TLV-STEL(mg/m3):

監(jiān)測方法：無資料。

工程控制：密閉操作。提供良好的自然通風條件。

呼吸系統(tǒng)防護：空氣中粉塵濃度超標時，必須佩戴過濾式防塵呼吸器。緊急事態(tài)搶救或撤離時，應(yīng)該佩戴空氣呼吸器。

眼睛防護：戴化學安全防護眼鏡。

身體防護：穿防毒物滲透工作服。

手 防 護：戴橡膠手套。

其他防護：工作現(xiàn)場嚴禁吸煙。保持良好的衛(wèi)生習慣。

第九部分 理化特性

外觀與性狀：無色、無臭、無味的有光澤透明固體。

pH值: 無意義 熔點(℃): 無資料

沸點(℃): 無資料 相對密度(水=1): 1.04～1.06

相對蒸氣密度(空氣=1): 無資料 臨界壓力(MPa): 無資料

辛醇/水分配系數(shù): 無資料 閃點(℃): 無資料

引燃溫度(℃): 500(乳膠) 爆炸下限[％(V/V)]: 10(g/m3 )

爆炸上限[％(V/V)]: 無資料

溶解性：溶于芳烴、鹵代烴、等。

主要用途：聚苯乙烯用于加工成無線電、電視、雷達等的絕緣材料, 并用于制硬質(zhì)泡沫塑料、薄膜、日用品、耐酸容器等, 也用于合成纖維和涂料。

第十部分 穩(wěn)定性和反應(yīng)性

穩(wěn)定性：穩(wěn)定

禁配物：強氧化劑、酸類、鹵素等。

避免接觸的條件：受熱。

聚合危害：不聚合

分解產(chǎn)物：

第十一部分 毒理學資料

急性毒性：

LD50：

TDL0: 20mg/kg 小鼠氣管內(nèi)

LC50：

刺激性：

第十二部分  生態(tài)學資料

生態(tài)毒性：

生物降解性：

非生物降解性：

其他有害作用：無資料。

第十三部分 廢棄處置

廢棄物性質(zhì)：工業(yè)固體廢物

廢棄處置方法：建議用焚燒法處置。

廢棄注意事項：處置前應(yīng)參閱國家和地方有關(guān)法規(guī)。

第十四部分 運輸信息

危險貨物編號：無資料

UN編號：2211

包裝類別：無資料

包裝標志：

包裝方法：無資料。

運輸注意事項：起運時包裝要完整，裝載應(yīng)穩(wěn)妥。運輸過程中要確保容器不泄漏、不倒塌、不墜落、不損壞。嚴禁與氧化劑、食用化學品、等混裝混運。運輸途中應(yīng)防曝曬、雨淋，防高溫。車輛運輸完畢應(yīng)進行徹底清掃。

第十五部分 法規(guī)信息

法規(guī)信息：下列法律法規(guī)和標準，對化學品的安全使用、儲存、運輸、裝卸、分類和標志等方面均作了相應(yīng)的規(guī)定：

　　中華人民共和國安全生產(chǎn)法(2002年6月29日第九界全國人大常委會第二十八次會議通過)；

　　中華人民共和國職業(yè)病防治法(2001年10月27日第九界全國人大常委會第二十四次會議通過)；

　　中華人民共和國環(huán)境保護法(1989年12月26日第七屆全國人大常委會第十一次會議通過)。

第十六部分 其他信息

填表時間：  2022年11月10日

填表部門：      研發(fā)部

數(shù)據(jù)審核單位：

修改說明：       暫無

產(chǎn)品信息
[重量]	5ml
[顏色]	無色至淡黃色液體
危險性類別
[危險性類別]	非危險品
