老太bbwwbbww高潮,两个人免费视频完整版在线观看,欧美老妇与禽交

商品描述：

商品屬性

氧化釹

中文名稱氧化釹

中文同名三氧化二釹;納米三氧化二釹;氧化釹(III);

英文名稱 Neodymium(III)-oxide

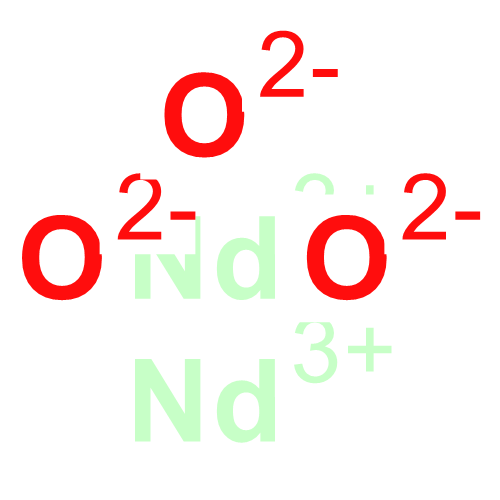

化學式 Nd2O3

分子量 336.48

CAS編號 1313-97-9

質檢信息

質檢項目指標值

含量，% ≥99%

PSA： 43.37000

LOGP： -0.30600

密度 1.583 g/cm3

沸點 586.9°C at 760 mmHg

熔點 255?°C (dec.)(lit.)

閃點 322.8°C

化學特性

氧化釹又稱三氧化二釹為藍色六角形的晶體,吸濕的。不溶于水，能溶于酸。在空氣中加熱能部分生成釹的高價氧化物。易吸濕，易吸收空氣中的CO2，具有稀土三氧化二物六方(A)結構，a＝3.841×10-10m，c＝6.002×10-10m。具有淡紅色熒光，難溶于水，可溶于稀酸

產品用途

1.主要用作玻璃、陶瓷的著色劑，制造金屬釹的原料和強磁性釹鐵硼的原料

2.摻釹釔鋁柘榴石用于激光技術。也用于制釹玻璃。由于對紫外線、紅外線吸收性能優(yōu)異,用于制精密儀器。是制金屬釹及各種釹合金、永磁合金的原料。

3.氧化釹可作玻璃紫色著色劑。在陶瓷工業(yè)中用作高溫瓷釉的摻和劑,也用作陶瓷電容器的摻合劑。航空航天領域用以制作合金材料,在鎂或鋁合金中添加1.5%～2.5%納米氧化釹,可提高合金的高溫性能、氣密性和耐腐蝕性。

4.在醫(yī)療領域摻納米氧化釹的納米氧化釔鋁石榴石激光器代替手術刀用于摘除手術或消毒創(chuàng)傷口。另外,摻納米氧化釹的納米氧化釔鋁石榴石產生短波激光束,工業(yè)上用來焊接和切削厚度在10mm以下薄型材料。

5.釹化合物高純物,主要用于單晶生長。釹能對Fe3+(黃色)進行補償,使玻璃呈無色而特別光亮。

6.它可與用作Fe2+氧化劑的氧化鈰反應。釹與鉺(Erbium)可用于制造結晶玻璃。釹化合物用于過濾色玻璃的著色。在玻璃或其結晶物中引入1%～5%的三氧化二釹可以提供精美的、帶紫色反射的亮紅色調。經與其他染料拼混后,可以得到“釹紅寶石”(Neodymiumruby)、翠綠寶石、(alexandrite)、天青(azare)、紫水晶(royalite)色彩.推薦產品為95%的碳酸釹,95%的三氧化二釹。

7.氧化釹,熔點2270℃,在陶瓷工業(yè)中是摻和劑的主要成分,適用于高溫瓷釉,并能提供紅紫色色彩。推薦產品為95%的碳酸釹,95%的氧化釹,99.9%的氧化釹。氧化釹還用作陶瓷電容器的摻合劑。推薦產品為95%的氧化釹(含少量Na2O),這是陶瓷電容器的特殊發(fā)展。

8.可提高合金的高溫性能、氣密性和耐腐蝕性，廣泛用作航空航天材料。

9.在陶瓷行業(yè)中的應用稀土氧化釹超細粉體也可以應用于陶瓷行業(yè)。表面包覆了一層稀土

金屬氧化釹膜的陶瓷顏料為淡紫羅蘭色，具有非常漂亮的珠光色彩，與其他顏料相比呈色更穩(wěn)定，顏色更柔和，更純正，色調更新穎，光潔度更好，而且能夠起到很好的紫外屏蔽作用。摻雜Nd的氧化釔陶瓷(Nd:Y2O3)作為一種新型的激光工作物質，在高功率激光器中具有潛在的應用前景。

儲藏措施

1.儲存于陰涼、通風的庫房。

2.應與氧化劑、食用化學品分開存放，切忌混儲。

3.保持容器密封。

4.遠離火種、熱源，防止陽光直射。

5.庫房必須安裝避雷設備。

6.排風系統(tǒng)應設有導除靜電的接地裝置。

7.采用防爆型照明、通風設置。

8.禁止使用易產生火花的設備和工具。

9.儲區(qū)應備有泄漏應急處理設備和合適的收容材料。

10.防止粉塵和氣溶膠生成。

急救措施

【食入】攝入不可能。但是，如果攝入，獲得緊急醫(yī)療照顧。

【吸入】如果克服被曝光，將受害人轉移到空氣新鮮處。給予吸氧或人工呼吸。獲得緊急醫(yī)療照顧。迅速采取行動是至關重要的。

【皮膚】立即脫去污染的衣著。徹底清洗皮膚，用溫和的肥皂/水。W /溫水沖洗15分鐘。如果是粘的，首先使用無水清潔。尋求醫(yī)療照顧，如果不良影響或刺激。

【眼睛】眼睛接觸的情況下，立即用清水沖洗20-30分鐘。經常收回眼皮。獲得緊急醫(yī)療照顧。

制備方法

1.化學沉淀法制備納米氧化釹化學沉淀法是液相制取納米氧化釹粒子使用最簡單和廣泛的方法。它利用各種沉淀劑與含有釹離子的原料,經過沉淀反應生成不溶性的碳酸鹽、草酸鹽前驅體沉淀等,再將生成的前驅體沉淀過濾,最后經過鍛燒制得納米級氧化釹粉末。最常用的方法有共沉淀法、均勻沉淀法、絡合沉淀法等。沉淀法工藝簡單、操作簡便、對設備要求低,是目前實驗室和工業(yè)上得到廣泛運用的制備納米氧化釹粉體材料的方法。但也同時存在著制備過程中前驅體粒子容易團聚,導致最后制得的氧化釹顆粒的粒徑較大,而且后處理過程麻煩,存在著雜質污染等缺點。

2.溶膠一凝膠法制備納米氧化釹溶膠一凝膠法制備納米氧化釹的過程是首先將含有釹離子的原材料均勻的分散在溶液中,經過水解生成活性單體,然后活性單體聚合成為溶膠,成為具有一定結構的凝膠,凝膠所形成的高分子網絡阻止了傳質過程,從而減少了前驅體粒子的團聚和晶粒長大,最后將此凝膠干燥后經過熱處理,得到氧化釹納米粒子。

3.熱解法制備納米氧化釹熱解法制備納米氧化釹的工藝路線相對簡單,成本較低,收率高,反應容易控制,但是不太好控制顆粒的形狀,很難得到粒度相近的粒子。如采用熱分解法以2-硝基苯甲酸和硝酸釹為原料制得了平均粒徑為15nm納米氧化釹微粉。

4.模板法制備納米氧化釹模板具有很強的限域能力,可以按照要求調節(jié)所需制備的納米材料的尺寸大小及形狀,幾年來模板法已經成為納米材料研究者制備納米材料的一種很常用的方法,通常所用的模板為多孔陽極氧化鋁模板、徑跡蝕刻聚合物模板、多孔硅等,由于多孔陽極氧化鋁模板具有取向一致、耐高溫、孔徑可自行調節(jié)等優(yōu)點,而且最后所制備的一維納米材料很容易從模板孔中分離出來,因此多孔陽極氧化鋁模板迅速成為重要研究對象。如以硝酸釹和尿素為主要原料,多孔陽極氧化鋁膜為模板,采用溶膠壓力浸滲法制備了直徑尺度約為氧化釹納米線。

花形氧化釹的制備方法與流程

（1）取稀土萃取分離得到的釹鹽溶液置于沉淀槽中，加入0.04～0.06倍釹鹽溶液重量的二甘醇、0.15～0.2倍0.8～1.1mol/L次氯酸鈉、0.08～0.15倍均苯四甲酸肝和10倍去離子水，攪拌反應20～30分鐘；

（2）向上述混合液中加2～3倍草酸于100～200℃下攪拌反應60～120分鐘；

（3）陳化：反應結束后靜置陳化30～50h；

（4）純化：用純水洗滌沉淀，過濾，干燥，得固體草酸釹；

（5）煅燒：將固體草酸釹煅燒，溫度為700～850℃、3～4小時得到花瓣為棒狀長為1～6μm，直徑為100～300nm的花形氧化釹。

作為本發(fā)明的進一步說明，大比表面積花形氧化釹，它的氧化釹含量為96.98wt％～100wt％。

作為本發(fā)明的進一步說明，所述釹鹽溶液為氯化釹、硫酸釹、硝酸釹中的一種。

作為本發(fā)明的進一步說明，釹鹽溶液其濃度為1.5～2.0mol/L。

作為本發(fā)明的進一步說明，所述陳化的時間為35～45h。

作為本發(fā)明的進一步說明，所述草酸濃度為2～3mol/L。

作為本發(fā)明的進一步說明，所述煅燒其溫度為750～800℃。

作為本發(fā)明的進一步說明，所述煅燒其時間為3.5～4h。

加入高濃度的次氯酸根時，次氯酸根有很強的氧化性，還可以促進釹鹽生成氧化釹，次氯酸根會與111晶面產生強烈的靜電吸附，嚴重抑制111晶面方向晶核的生成和長大，導致晶體中心的凹陷；加入均苯四甲酸肝，由于本身的結構，且均苯四甲酸肝分子也會吸附在氧化釹晶體側面對氧化釹晶粒起到多鏈狀生長的指示作用，二甘醇進行分散和螯合，因此三者協(xié)同作用使得氧化釹在多方向上生長生成花形反應溫度100～200℃、沉淀劑的濃度為生成大粒徑花性氧化釹的最佳參數(shù)；此陳化時間，有利于花形結構的完全成和均勻；700～850℃、3～4小時得到花形氧化釹。過低溫度時氧化釹前驅物未分解完全，過高溫度會氧化釹易結聚。

概述

氧化釹是一種用途極其廣泛的稀土氧化物。它主要應用于釹鐵硼(Nd-Fe-B)永磁體、電視、玻璃著色、熒光材料、激光材料及橡膠工業(yè)添加劑。氧化釹的色調高雅,并且有很好的變色作用,還被廣泛應用于陶瓷、紡織染色、超導以及其他高科技材料領域,增長很快。氧化釹在催化領域的應用與研究也逐漸擴大,例如催化羧酸酯合成、脂肪醇胺化等,納米氧化釹都具有很好的催化活性。納米氧化釹作為稀土納米材料,添加在鎂或鋁合金中,可提高鎂或鋁合金在高溫環(huán)境中的強度和抗腐蝕性,這種高性能材料被廣泛應用于航空航天工業(yè)領域。在醫(yī)療方面,納米氧化釹可以用來制作納米氧化釔鋁石榴石激光器,這種激光器可以產生短波激光,能夠在特殊場合代替普通手術刀,有很好的作用。

理化性質

納米氧化釹是一種淡紫色固體粉末，易受潮，吸收空氣中二氧化碳，不溶于水，能溶于無機酸，相對密度 7.24，熔點約 1900℃，在空氣中加熱能部分生成釹的高價氧化物。氧化釹的晶體結構有立方型、三角型和六方型三種類型。和傳統(tǒng)的氧化釹相比，由于氧化釹納米粒子的納米尺寸的結構和表面，使得它們在磁學、光學、電學等方面呈現(xiàn)出常規(guī)材料所不具備的特性。
