欧美老妇与zozoz0交,欧美人与动性xxxxx杂,蜜臀精品国产高清在线观看,免费a级毛片,女上男下啪啪激烈高潮无遮盖

 硅化鉻

中文名稱: 硅化鉻

英文名稱：Chromium silicide

別名： 二硅化鉻

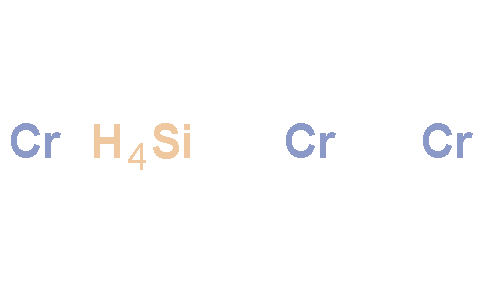

分子式: CrSi2

分子量: 108.17

CAS號： 12018-09-6

質(zhì)檢信息

檢驗項目        指標

含量,              ≥99.9%（高純試劑）

灼燒殘渣，％ ≤0.005

水溶解試驗 合格

PSA：           0.20000

LOGP：         -0.76160

化學特性

硅化鉻又稱二硅化鉻是一種化學物質(zhì),銀色至黑色粉末,無氣味的，密度4.7熔點1490ºC不溶于水、硫酸和硝酸，溶于鹽酸和氫氟酸。常溫下，在空氣中穩(wěn)定;100℃時，表面被氧化;400℃時，與氯激烈反應，生成三氯化鉻及四氯化硅。

產(chǎn)品用途

硅化鉻用作陶瓷材料、高電阻薄膜材料?？梢砸环N二硅化鉬硅鋁氧氮聚合材料復合發(fā)熱體，其原料以二硅化鉬粉末為主，添加硅鋁氧氮聚合材料(sialon)粉末為強化劑，添加二硅化鉻粉末為活化劑，其特征是：其中硅鋁氧氮聚合材料在整個發(fā)熱體中的含量為1%-30wt%，硅鋁氧氮聚合材料與二硅化鉻的總重量占發(fā)熱體重量的5%-40wt%。它通過二硅化鉻在1600℃燒結(jié)時液化以降低發(fā)熱體的燒結(jié)溫度提高燒結(jié)密度，通過sialon的加入細化發(fā)熱體的晶粒，并通過sialon強化相提高了發(fā)熱體的抗彎強度和斷裂韌性以及維氏硬度。在高溫有氧條件下使產(chǎn)品表面生成一層SiO2氧化膜增強其抗氧化能力。本發(fā)明為解決MoSi2發(fā)熱體因強度和韌性太低而導致的加工，運輸，安裝和使用過程中易斷而導致壽命過短提高了一條解決途徑。

生產(chǎn)方法

1200℃時，由鉻與四氯化硅作用，或在電爐中，硅與適量的鉻反應而得。

1.硅粉與鉻粉混合后，于900～1100℃的氫氣中焙燒，冷卻后即可?；蛘邔t粉和硅粉的混合物與二氧化硅粉和硅粉的混合物混合均勻，于氫氣流中焙燒，SiO2及Si粉形成的揮發(fā)性SiO同原料中的Na、K逸出，得到CrSi2。2.鉻與硅粉在真空中或在氫氣保護下共熔或燒結(jié)可得到Cr3Si（立方晶體）熔點約1710℃，Cr5Si3(四方晶體，熔點約1600℃),CrSi（立方晶體，熔點約1600℃），CrSi2及Cr3Si2。3.48.1份粒度為１100μｍ的鉻粉與51.9份粒度為50μｍ的硅粉混合，另外將3份粒度為10μｍ的ＳｉＯ２粉與1.5份硅粉混合。兩種混合物再混勻。1100℃氫氣流中焙燒1h，再在1430℃燒10min，ＳｉＯ２及Ｓｉ粉形成的揮發(fā)性ＳｉＯ同原料中的Ｎａ、Ｋ一起逸出，得到ＣｒＳｉ２燒結(jié)體，粉細，含Ｎａ僅0.5×10-6，Ｋ0.1×10-6。

產(chǎn)品信息
[重量]	25g
[顏色]	黑色
