欧美老妇与zozoz0交,欧美人与动性xxxxx杂,蜜臀精品国产高清在线观看,免费a级毛片,女上男下啪啪激烈高潮无遮盖

 氧化亞銅

中文名稱    氧化亞銅

中文同名    一氧化二銅;氧化亞銅;紅色氧化銅;

英文名稱    Cuprous oxide

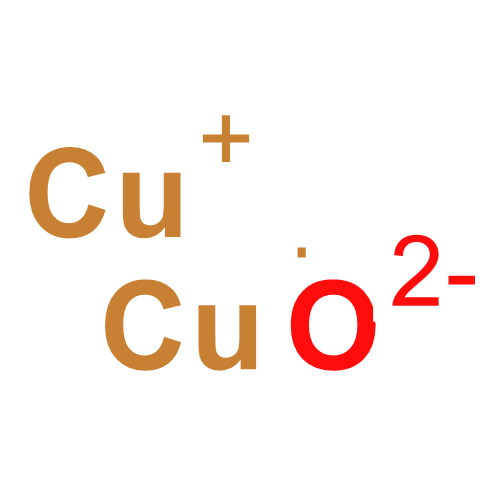

化學式       Cu2O

分子量       143.09

CAS編號   1317-39-1

質檢信息

質檢項目       指標值

含量,％         ≥97%

灼燒殘渣(以硫酸鹽計)，％ ≤0.02

水溶解試驗 合格

PSA：        0.00000

LOGP：     -0.12380

密度  1.54g/cm3

沸點  743.2°C at 760 mmHg

閃點  403.3°C

蒸氣壓 3.39E-23mmHg at 25°C

化學特性

氧化亞銅為紅色或暗紅色八面立方晶系結晶性粉末。 不溶于水和醇，溶于鹽酸、氯化銨、氨水，微溶于硝酸。溶于鹽酸生成白色氯化亞銅結晶粉末。能溶于濃堿、三氯化鐵等溶液中。

產品用途

1.氧化亞銅是保護性殺菌劑，有效地抑制菌絲體生長，破壞其生殖器官，防止蔓延。用于種子處理和葉面噴霧。

2.拌種防治白粉病、葉斑病、枯萎病、瘡痂病及腐爛病，能用于菠菜、甜菜、番茄、胡椒、豌豆、南瓜、菜豆和甜瓜種子的浸種，也可噴灑，防治果樹病害。也可用于拌種，殺滅蛞蝓和蝸牛。

3.用作船底涂料、農藥殺菌劑、釉藥，用于氧化亞銅整流器、光電池、電鍍以及生產銅鹽等

4.氧化亞銅用于制造船底防污漆(用來殺死低級海生動物)，殺蟲劑，以及各種銅鹽、分析試劑、紅色玻璃。還用于電器工業(yè)中的整流電鍍。也用作陶瓷和搪瓷的著色劑。

5.測定偶氮化合物中的氮時作還原劑，紅色釉彩，電鍍，殺菌劑，紅色玻璃，船底油漆，植物種子殺菌，催化劑。



儲藏措施

1.儲存于陰涼、通風的庫房。

2.應與氧化劑、食用化學品分開存放，切忌混儲。

3.保持容器密封。

4.遠離火種、熱源，防止陽光直射。

5.庫房必須安裝避雷設備。

6.排風系統(tǒng)應設有導除靜電的接地裝置。

7.采用防爆型照明、通風設置。

8.禁止使用易產生火花的設備和工具。

9.儲區(qū)應備有泄漏應急處理設備和合適的收容材料。

10.防止粉塵和氣溶膠生成。

急救措施

【食入】攝入不可能。但是，如果攝入，獲得緊急醫(yī)療照顧。

【吸入】如果克服被曝光，將受害人轉移到空氣新鮮處。給予吸氧或人工呼吸。獲得緊急醫(yī)療照顧。迅速采取行動是至關重要的。

【皮膚】立即脫去污染的衣著。徹底清洗皮膚，用溫和的肥皂/水。W /溫水沖洗15分鐘。如果是粘的，首先使用無水清潔。尋求醫(yī)療照顧，如果不良影響或刺激。

【眼睛】眼睛接觸的情況下，立即用清水沖洗20-30分鐘。經常收回眼皮。獲得緊急醫(yī)療照顧。

制備方法

干法：

銅粉經除雜質后與氧化銅混合，送入煅燒爐內加熱到800～900℃煅燒成氧化亞銅。取出后，用磁鐵吸去機械雜質，再粉碎至325目，制得氧化亞銅成品。如果采用硫酸銅為原料，則先用鐵將硫酸銅中的銅還原出來，以后的反應步驟與以銅粉為原料法相同。

葡萄糖還原法：

將硫酸銅溶液與葡萄糖混合后加入氫氧化鈉溶液進行反應，生成氧化亞銅，經過濾、漂洗、烘干粉碎制得氧化亞銅產品。

電解法在鐵：

制殼體內襯聚氯乙烯的電解槽中，以澆鑄銅板作陽極，紫銅板作陰極，用鉻酸鉀作添加劑，食鹽溶液作電解液，其中含氯化鈉為290～310g/L、鉻酸鉀為0.3～0.5g/L、溫度70～90 ℃、pH8～12、電流密度1500 A/m2的條件下進行電解，生成氧化亞銅，經沉淀分離、漂洗、過濾、干燥制得氧化亞銅。

肼還原法：

將3～5mL 20%的肼水溶液倒入50mL高濃度乙酸銅水溶液中，使二價的銅離子還原。溶液最初變?yōu)榫G色，并產生氮氣，放置一段時間后則沉淀出黃色至橙黃色的氧化亞銅。沉淀用水、乙醇和乙醚洗滌。因為過量的肼可使氧化亞銅進一步還原為金屬銅，所以肼的用量不宜過量。

菲林溶液的葡萄糖還原合成法：

將50g五水合硫酸銅和75g酒石酸鉀鈉分別溶解于200mL冷水中，在溶液冷至室溫時將二者混合。另將75g氫氧化鈉溶解在200mL水中，配制成堿溶液。在攪拌混合溶液的情況下，緩慢地加入堿溶液，要小心地保持溶液溫度，不使該溶液的溫度上升，讓溶液變成深藍色。將這個二價銅鹽溶液加熱煮沸，并添加10%的葡萄糖溶液直至藍色消失，析出紅色的氧化亞銅。然后將其放到1L的冷水中，靜置約15min后，棄去上層澄清液；再加水攪拌，傾析后，用布氏漏斗過濾；沉淀物用15mL清水洗滌兩次，接著用乙醇洗滌三次，最后在空氣浴中干燥。

金屬銅的直接氧化法：

用鉑絲將金屬銅吊在豎式管狀電爐中，在含1%(體積分數(shù))氧的氮氣氛中，于1000℃加熱24h則得氧化亞銅?；驅⒔饘巽~和氧化銅的化學計算量混合物封閉于真空管中，在1000℃加熱5h使其反應而得到氧化亞銅。

概述

深紅色立方晶體或橙黃色結晶性粉末，有毒。相對密度6.04，熔點1235℃，熱至1800℃分解而放出氧。在干空氣中雖能穩(wěn)定存在，但在濕空氣中卻逐漸被氧化成氧化銅。不溶于水和乙醇，溶于稀硫酸歧化為硫酸銅和金屬銅，溶于硝酸被氧化成硝酸銅，溶于濃鹽酸或氨水中分別形成穩(wěn)定配合物H3[CuCl4]或無色配離子 [Cu(NH3)2]+。后者很易被空氣氧化成藍色的 [Cu(NH3)4]2+。

氧化亞銅以赤銅礦形式存在于自然界。由醋酸銅溶液中加入適量水合肼或由銅鹽的堿性溶液(加酒石酸鉀鈉或檸檬酸鹽以防止氫氧化銅析出)中加入葡萄糖等還原劑而得。按制備方法及顆粒大小，氧化亞銅有黃、紅或棕等不同顏色。

氧化亞銅可用作制造紅玻璃、紅瓷釉、陶瓷的著色劑(紅色)，船底漆、農作物的殺菌劑，有機合成催化劑，整流器材料和船底涂料等，也用于電鍍業(yè)和有機合成催化劑。測定偶氮化合物中的氮時氧化亞銅可用作還原劑。

工業(yè)上制備氧化亞銅的方法是用沉淀銅粉與氧化銅混合密閉煅燒制得。

毒性

本品粉塵在空氣中含量達到0.22～14 mg/m3時，工作1～2h后會引起急性中毒，表現(xiàn)為頭痛、無力、咽和結膜發(fā)紅、惡心、肌肉痛、有時嘔吐和腹瀉、疲乏、體溫升高。一天以后體溫可恢復正常，但仍無力，頭痛，眩暈，脈數(shù)加快，淋巴細胞增多。慢性中毒表現(xiàn)為：接觸銅化合物的工人的局部皮膚、頭發(fā)及眼結膜有時變成淺黃綠色或黑綠色，齒齦上有暗紅色或絳紅色邊。對皮膚有刺激作用，粉塵刺激眼睛，并引起角膜潰瘍。

對急性中毒者用一定濃度的K4[Fe(CN)6]溶液洗胃，服牛奶等措施。

空氣中最高容許濃度為0.1 mg/m3。

可戴口罩、防塵眼鏡，穿防護工作服，工作后要洗淋浴。

性質

氧化亞銅是黃色乃至紅色的結晶粉末。顏色的差異是由粒子的大小引起的。結構是紅銅礦型結構(立方晶系)，相對密度6.04。熔點1232℃，生成熱為166.67kJ/mol。在1800℃失去氧，不溶于水而溶于氨水，與濃鹽酸作用產生白色的氯化亞銅結晶粉末。

氧化亞銅含有過剩的氧原子，Cu+的晶格中出現(xiàn)空穴，它起著接受電子的作用，是P型半導體。能量級大約為1.5eV，接受體能級位于價電子帶以上0.3～0.5eV。此外，由于吸收激發(fā)原子的光譜代表著氫原子的構型這一點是周知的。

常溫下吸收二氧化碳，但在60～70℃下加熱則又釋出。氧化銅在150℃左右用氫氣還原時，可得到氧化亞銅;如果有氧存在時，適當加熱 (200℃)，氧化亞銅又能返回為氧化銅，利用這一性質，可以除去氮氣中的微量氧，2CuO+H2＝Cu2O+H2O 2Cu2O+O2+N2＝4CuO+N2。

本品與濃鹽酸作用，生成白色的氯化亞銅結晶性粉末。氧化亞銅的工業(yè)制法是用金屬銅還原銅氧化物礦物，或以銅為電極電解氯化鈉溶液。氧化亞銅有毒性，可用作農作物的殺菌劑;把它摻入船底漆中，可防止藻類和貝殼動物在船底附著生長。氧化亞銅具有半導體性質，常用它和銅裝成亞銅整流器。氧化亞銅與醋酸及氨水配制成醋酸二氨合銅溶液，是一種能吸收一氧化碳的較好銅氨洗液，用于洗去小型合成氨廠中水煤氣法制得氫氣中的少量一氧化碳雜質。配制及吸收反應為：

Cu2O+2HAc+4NH3＝2[Cu(NH3)2]Ac+H2O

[Cu(NH3)2]Ac+CO+NH3＝[Cu(NH3)3]Ac·CO

吸收了一氧化碳的銅氨洗液經減壓加熱處理，可再生使用。用氧化亞銅配成的二氨合銅配離子溶液易與氧反應，常用作氣體的除氧劑。

產品信息
[顏色]	紅色
[重量]	500g
危險性類別
[危險性類別]	非危險品
