高對稱性群
同修 / 2022-08-04
高對稱性群前節所談的只涉及具有一根等于或大于三階的對稱軸的情況，具有幾根那樣軸的對稱群是有可能的。事實上存在著七種這樣的群，而且它們中的幾個是特別重要的。
四面體

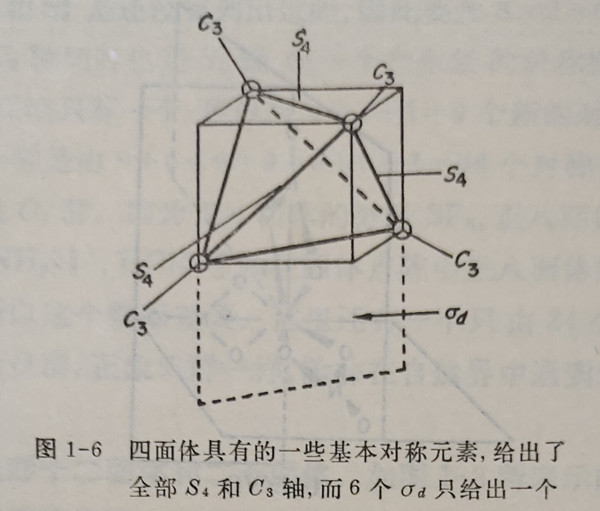

首先考慮正四面體，圖1-6表明了四面體的某些對稱元素，至少每一類有一種。由此可見，四面體一共有24個對稱操作，如下所述：
它有三根S4軸，每一根導致S4，S24=C2，S34，S44=E四個對稱操作，不考慮S44，一共3×3=9種。
它有四根C3軸，每一根導致C3，C23，C33=E，同樣不考慮E，一共4×2=8種。
它有六個反映面，在圖1-6中只給了其中一個，它導致6個σd對稱操作。
因此9+8+6再加一個等同操作E共24個對稱操作。這個群叫Td。盡管它有相當數量的對稱性，但在Td對稱中不具有反演中心，強調一下這點是有益的。存在著許多充分滿足Td對稱性的分子，像CH4，SiF4，ClO4-，Ni(CO)4和Ir4(CO)12及許多其他雖然對稱性差些，但也是近似于它的分子。

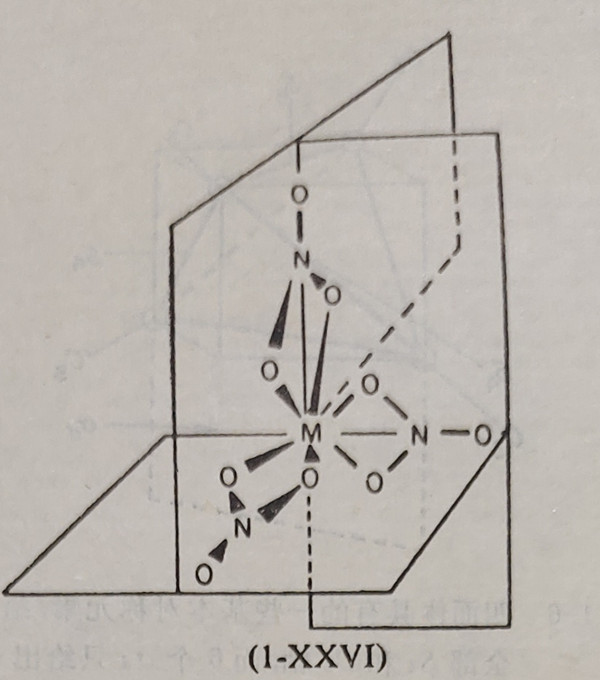

如果我們從Td群中除去反映，S4和S34對稱操作同時失去，剩下12個對稱操作(E，4個C3，4個C23和3個C2)組成T群。由于它在實際分子中非常少見，所以這個群的重要性差些?？墒侨绻覀儗群加上一套不同的反映，使三個反映面，每一個含有二個C2軸，作出所有對稱操作的乘積，我們得到一個新的具有24個對稱操作的群稱為Th(E，4個C3，4個C23，3個C2，3個σh，i，6個S6，4個S56)。這也是少遇到的，但具有某種重要性，因為它是某些絡合物的對稱群，像(1-XXVI)中部分示出的六硝基絡合物，為了清楚起見，僅標出了6個NO3基中的三個，每個已畫出的平面中平放著一個，若在每個已有平面的相對平面加上第二個就得到它的完整圖形，自然這三個平面是新的對稱面。

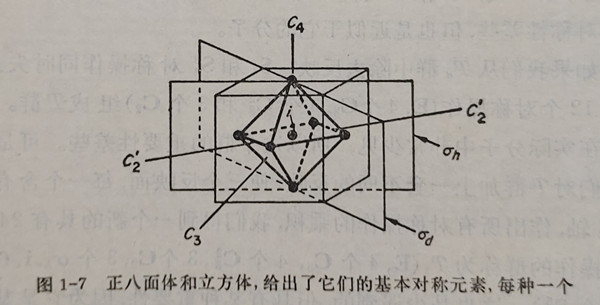

八面體和立方體。圖1-7標明這兩個物體具有相同的對稱元素。在這個圖形里是八面體內接于立方體。立方體的六個面的中心組成正八面體的頂點，相反，正八面體的八個面的中心組成立方體的頂點。圖1-7中標出了這兩個多面體具有的對稱元素。每一類給出一個，對稱操作列在下面：
它有3個C4，每一個產生C4，C24=C2，C34，C44=E，除了C44，有3×3=9個旋轉。
它有4個C3軸，給出4個C3，4個C23。
它有6個平分對邊的C2軸，給出6個C2。
它有3個σh和6個σd導出9個反映操作。
它的C4軸同時也是S4軸，每一個產生S4，S24=C2，和S34對稱操作，S4和S34是還沒有列出過的，因此要加3×2=6個。
它的C3軸同時也是S6軸，每一個產生新的對稱操作S6， S36三i和S56，反演只算一個，所以有4×2+1=9個新的對稱操作。
整個的群是由9+8+6+9+6+9+1=48個對稱操作組成，這個群叫做Oh群。因為正八面體的分子SF6，正八面體的絡合物離子[Co(NH3)36+，IrCl36-]和在固體點陣中正八面體的孔隙是很普遍的，所以這個群很重要。這里還有一個只由24個旋轉對稱操作組成的O群，正象T群一樣，除非在自然界中遇到外，它是較少的。
正五邊形十二面體和二十面體。如圖1-8所表示的，它們彼此之間的關系就像正八面體和立方體之間的關系一樣，一個的頂點決定了另一個的面心，反之亦然。兩者都有同樣多的對稱操作，總數是120！我們不詳細列出它們，而僅說一下基本的對稱元素：6根C5軸，10根C3軸，15根C2軸，15個對稱面，總共120個對稱操作組成的群以Ih表示，常常稱它為20面體群。至今還未發現屬于正十二面體的分子，但是十二面體是硼化學中關鍵結構單元，無論是元素硼或B12H12-離子的所有存在形式中均能碰到。
如果除掉對稱面，僅剩下旋轉組成的群稱之謂I群。純粹是為了完整性才提到它，在自然界中還未發現它存在的例子。
