欧美老妇与zozoz0交,欧美人与动性xxxxx杂,蜜臀精品国产高清在线观看,免费a级毛片,女上男下啪啪激烈高潮无遮盖

 新戊二醇二縮水甘油醚

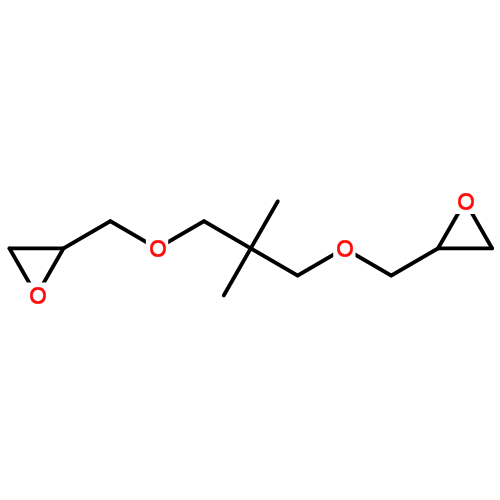

中文名稱: 新戊二醇二縮水甘油醚

英文名稱：Neopentyl glycol diglycidyl ether

別名：新戊二醇二環(huán)氧甘油醚;新戊二醇二甘油醚;

分子式: C11H20O4



分子量: 216.27

CAS號(hào):  17557-23-2

質(zhì)檢信息

檢驗(yàn)項(xiàng)目         指標(biāo)

含量,              ≥40%

灼燒殘?jiān)?，?span style="white-space: pre;"> ≤0.05

乙醇溶解試驗(yàn) 合格

PSA：          43.52000

LOGP：         0.84340

化學(xué)特性

新戊二醇二縮水甘油醚是一種化學(xué)物質(zhì)，無(wú)色至淡黃色液體，無(wú)色透明液體,密度1.04 g/mL at 25 °C(lit.)沸點(diǎn)103-107 °C1 mm Hg(lit.)熔點(diǎn)76ºC閃點(diǎn)>230 °F折射率n20/D 1.457(lit.)水溶解性0.5-1.0 g/100 mL at 20.5 ºC蒸汽密度>1 (vs air)蒸汽壓1.37E-07mmHg at 25°C溶于酮和苯等有機(jī)溶劑，與雙酚A型環(huán)氧樹脂有良好的混溶性，微溶于水,分子內(nèi)含有兩個(gè)環(huán)氧基團(tuán)，固化時(shí)形成鏈狀及網(wǎng)狀結(jié)構(gòu)，稀釋效果與單縮水甘油醚相當(dāng)，固化后樹脂的抗張強(qiáng)度、抗彎曲強(qiáng)度、抗壓強(qiáng)度、抗沖擊強(qiáng)度等機(jī)械性能以及適應(yīng)期均優(yōu)于單縮水縮水甘油醚固化的樹脂，對(duì)固化物的物性影響小。有害，具刺激性和致敏性。

產(chǎn)品用途

新戊二醇二縮水甘油醚用作環(huán)氧樹脂活性稀釋劑、氯化石蠟穩(wěn)定劑,廣泛應(yīng)用在復(fù)合材料、防腐涂料、無(wú)溶劑涂料、層壓、膠粘劑、透明環(huán)氧體系LED及電工澆注成型的環(huán)氧體系。

生產(chǎn)方法

紫外光固化光敏稀釋劑的合成；先將新戊二醇二縮水甘油醚 (NGE)與二元酸反應(yīng),再與丙烯酸單體作用,合成了一種新型光敏活性稀釋劑.研究了反應(yīng)溫度,原料配比,阻聚劑,催化劑用量等因素對(duì)反應(yīng)的影響.采用的 合成條件為:反應(yīng)溫度90-100℃,縮水甘油醚與二元酸的摩爾比為2:1,N,N-二甲基苯胺的質(zhì)量分?jǐn)?shù)為1.0%,對(duì)苯二酚的質(zhì)量分?jǐn)?shù)為0.50%. 將所合成的光敏稀釋劑配合光引發(fā)劑,光敏樹脂(EA)和適量涂料助劑制成光固化涂料,對(duì)其紫外光固化涂料進(jìn)行拉伸實(shí)驗(yàn),得到漆膜的拉伸強(qiáng)度為12.97 MPa,彈性模量為92.44 MPa,斷裂伸長(zhǎng)率為17.58%.制成的光固化涂料具有良好的貯存穩(wěn)定性,高的邵氏A硬度值(95.0)和小的固化體積收縮率(約7.4%).

1)在裝有機(jī)械攪拌、溫度計(jì)和回流冷凝管的三口瓶中加入0.3～2mol的雙酚S、5～30mol環(huán)氧氯丙烷和0.01～0.1mol催化劑季銨鹽或三苯基磷,攪拌使雙酚S充分溶于環(huán)氧氯丙烷中,然后加熱至95～120℃,保持2～9個(gè)小時(shí)；

2)將剩余未發(fā)生反應(yīng)的環(huán)氧氯丙烷減壓蒸出,再將反應(yīng)體系降溫至室溫,攪拌情況下向上述反應(yīng)體系中加入5～30mol有機(jī)溶劑、0.9～8mol濃度為30～60wt％的堿液,升溫至60～80℃,保持2～9個(gè)小時(shí)；

3)出料在裝有去離子水的容器中,去掉有機(jī)層后用去離子水煮沸0.5～1小時(shí),之后過(guò)濾,重復(fù)3～5次,直至無(wú)Cl-為止；然后在100～150℃溫度條件下真空干燥24～36小時(shí),即得到高環(huán)氧值、低粘度的雙酚S二縮水甘油醚產(chǎn)品。

產(chǎn)品信息
[顏色]	無(wú)色至淡黃色液體
[重量]	500ml
