欧美老妇与zozoz0交,欧美人与动性xxxxx杂,蜜臀精品国产高清在线观看,免费a级毛片,女上男下啪啪激烈高潮无遮盖

 1,4-丁二醇二縮水甘油醚

中文名稱：1,4-丁二醇二縮水甘油醚

英文名稱：potassium,trifluoromethanesulfonate

別名：1,4-丁二醇二縮水甘;環(huán)氧樹脂活性稀釋劑XY622;1,4-丁二醇縮水甘油醚;四亞甲基乙二醇縮水甘油醚;1,4-雙(2,3-環(huán)氧丙氧基)丁烷;

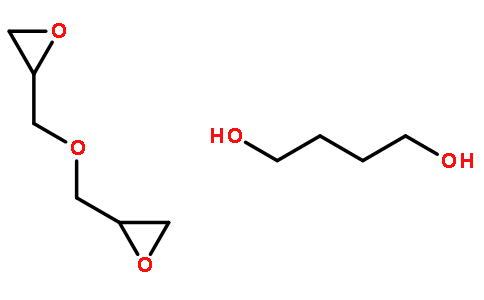

分子式：C10H18O4

分子量：202.24800

CAS號: 2425-79-8

質檢信息

質檢項目             指標值

含量                     ≥95%

PSA：                43.52000

LOGP：               0.59740

色度  APHA            ≤40

粘度  25℃ ，mPa.s  ≤10-20

環(huán)氧值  eg/100g   ≥ 0.74-0.83

環(huán)氧當量  g/eq        ≤120-137

可水解氯  eg/100g  ≤0.02

無機氯  eg/100g    ≤0.005

水分                  ≤0.1

化學特性

1,4-丁二醇二縮水甘油醚為透明淡黃色至黃色液體，密度1.1 g/mL at 25 °C(lit.)沸點266 °C(lit.)閃點>230 °F折射率n20/D 1.453，分子內(nèi)含有兩個環(huán)氧基團，固化時參與反應，形成鏈狀及網(wǎng)狀結構。固化后樹脂的抗張強度、抗彎曲程度、抗壓強度、抗沖擊強度等機械性能以及適應期均優(yōu)于單環(huán)氧基縮水甘油醚固化后的樹脂。具吸濕性，具刺激性和致敏性。





產(chǎn)品用途

1,4-丁二醇二縮水甘油醚用作多與雙酚A型環(huán)氧樹脂配合使用，制備低黏度復合物、鑄塑料、浸漬液、膠黏劑、涂料和樹脂改性劑等。用作環(huán)氧樹脂的活性稀釋劑，參考用量10%～20%。還可用作無溶劑環(huán)氧漆?；瘜W合成。

1,4-丁二醇二縮水甘油醚622 是長鏈型雙官能度環(huán)氧活性稀釋劑，通常作為環(huán)氧樹脂的增韌型稀釋劑，廣泛用于無溶劑涂料、層壓、膠粘劑等環(huán)氧體系。作為纖維素整理劑可增加纖維素的柔韌性、牢度、耐堿性、染色性等，可用于棉、麻、毛絲等織物整理，使纖維的拉伸強度增加。

生產(chǎn)方法

由1,4-丁二醇與環(huán)氧氯丙烷縮聚制得。

乙二醇二縮水甘油醚的制法有多種，如一步法、兩步法、烯烴氧化法、相轉移催化法等。兩步法　以二元醇與ECH為主原料，在路易斯酸催化下[一般采用BF3·O（CH3CH3）2催化劑]開環(huán)加成，然后在堿的作用下閉環(huán)，得到二縮水甘油醚。

制備實例：在裝有攪拌器、回流冷凝管的500mL三口瓶中加入定量的乙二醇和催化劑，開動攪拌器，加熱到一定溫度后，開始由恒壓漏斗滴加ECH，加完后恒溫一段時間，加入一定量的溶劑和堿，再反應一段時間后，抽濾，減壓脫除溶劑得產(chǎn)物。

相轉移催化法　稱取148g環(huán)氧氯丙烷、60～70g氫氧化鉀，加少許水和一定量的相轉移催化劑（二苯并-18-冠醚-6、三甲基芐基氯化銨、正四丁基溴化銨等），快速攪拌，在45℃以下滴入10g乙二醇，再在40℃下繼續(xù)反應60min。過濾，殘渣用二氯甲烷洗兩次；濾液干燥后，首先常壓蒸餾，除去過剩的環(huán)氧氯丙烷和溶劑；再改為減壓蒸餾，在799.93Pa下收集118～121℃的餾分。得產(chǎn)品19.7g。

產(chǎn)品信息
[重量]	500g
[顏色]	無色至淡黃色液體
危險性類別
[危險性類別]	非?；?/td>
