欧美老妇与zozoz0交,欧美人与动性xxxxx杂,蜜臀精品国产高清在线观看,免费a级毛片,女上男下啪啪激烈高潮无遮盖

 【泡沫膠】360多功能聚氨酯泡沫填縫劑

中文名稱：泡沫膠,360多功能聚氨酯泡沫填縫劑

English names：Multifunctional polyurethane foam filler，styrofoam

產(chǎn)品介紹:

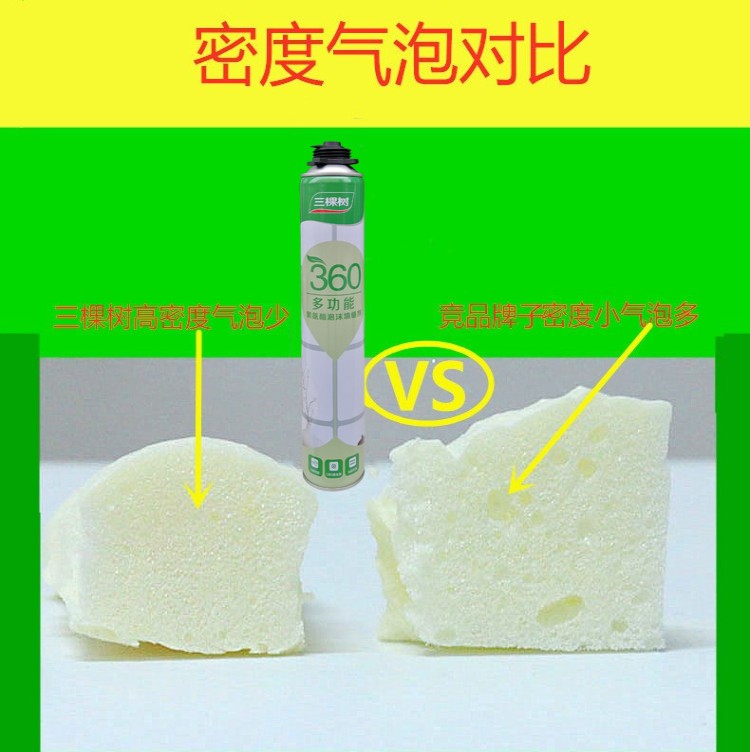

360多功能聚氨酯泡沫填縫劑采用前發(fā)泡技術(shù)，除具有發(fā)泡膠的通性外，更以超長(zhǎng)延長(zhǎng)米和高膨脹倍數(shù)的特點(diǎn)，在施工過程中有效果提高工作效率和節(jié)約成本。本品是自膨脹、濕汽固化、具有強(qiáng)粘結(jié)、閉孔結(jié)構(gòu)的彈性泡沫，用于構(gòu)件伸縮縫及孔洞的填充、密封、粘結(jié)等。

產(chǎn)品特點(diǎn)：

0苯0重金屬 100%不含氟利昂，粘性強(qiáng)。

產(chǎn)品用途：

360多功能聚氨酯泡沫填縫劑適用于各類管道的密封、隔熱、保溫、堵漏、墻邊、屋頂和圍護(hù)板的收邊密封；室內(nèi)各處的固定、粘接、填充、絕緣等。

泡沫膠使用方法:

1、施工前去除表面的浮灰、油污、濕度、50%以下時(shí)施工表面噴少許水、否則材料本身會(huì)出現(xiàn)燒心、大孔現(xiàn)象；

2、使用前上下?lián)u勻料罐60秒，然后將膠槍安裝到料罐上，施膠時(shí)始終保持料罐豎直向下；

3、垂直縫隙自下而上施工，填滿至縫隙的70%即可；

4、泡沫固化后，切除多余泡沫；

5、泡沫本身不抗紫外線，所以建議在固化的泡沫表面用其它材料涂裝，如硅膠，石膏或油漆（施膠24小時(shí)后涂裝）。

注：

1、泡沫固化前可用專用清洗劑清除；

2、泡沫表干消粘時(shí)間為10分鐘左右，60分鐘后可以切割，并在3-5小時(shí)達(dá)到穩(wěn)定。



聚氨酯填縫劑罐的正常使用溫度為5～+40℃，最佳使用溫度18～25℃。低溫情況下，建議將本品在25～30℃環(huán)境中恒溫放置30分鐘再使用，以保證其最佳性能。固化后的泡沫耐溫范圍為-35℃～80℃。聚氨酯填縫劑屬濕固化泡沫，使用時(shí)應(yīng)噴在潮濕的表面，濕度越大，固化越快。未固化的泡沫可用清洗劑清理，而固化后的泡沫應(yīng)用機(jī)械的方法（沙磨或切割）除去。 固化后的泡沫受紫外光照射后會(huì)泛黃，建議在固化后的泡沫表面用其他材料涂裝（水泥砂漿，涂料等）。

氨酯泡沫填縫劑，俗稱發(fā)泡劑、發(fā)泡膠、PU填縫劑，是氣霧技術(shù)和聚氨酯泡沫技術(shù)交叉結(jié)合的產(chǎn)物。當(dāng)物料從氣霧罐中噴出時(shí)，泡沫狀的聚氨酯物料會(huì)迅速膨脹并與空氣或接觸到的基體中的水分發(fā)生固化反應(yīng)形成泡沫。固化后的聚氨酯泡沫填縫劑泡沫具有填縫、粘結(jié)、密封、隔熱、吸音等多種效果，是一種環(huán)保節(jié)能、使用方便的建筑材料，可適用于密封堵漏、填空補(bǔ)縫、固定粘結(jié)，保溫隔音，尤其適用于塑鋼或鋁合金門窗和墻體間的密封堵漏及防水，使用也越來越廣泛。

360多功能聚氨酯泡沫填縫劑制備

報(bào)道一、CN201611213415報(bào)道了一種聚氨酯泡沫填縫劑，所述聚氨酯泡沫填縫劑主要由以下重量份的原料組成：官能度為3的聚醚多元醇、官能度為2聚酯多元醇和多甲基異氰酸酯混合物200份，二甲醚60 份，二丁基錫二月桂酸6份，有機(jī)硅酮泡沫穩(wěn)定劑7份，三氧化氯和氧化銻復(fù)合物5份，聚丙烯酸、聚丙烯酰胺和聚甲基丙烯酸水凝膠混合物3份，聚丙烯酸、聚丙烯酰胺和聚甲基丙烯酸 水凝膠混合物按照重量1∶1∶1.5混合。相比現(xiàn)有技術(shù)，增加了聚丙烯酸、聚丙烯酰胺和聚甲基丙烯酸水凝膠混合物的粘性劑，其粘性相比現(xiàn)有技術(shù)的填充劑提高35％。

一種聚氨酯泡沫填縫劑的制備方法，將按重量份配比好的聚氨酯預(yù)聚體，發(fā)泡劑，催化劑，泡沫穩(wěn)定劑、阻燃劑與粘合劑混合，在常溫下攪拌均勻，裝入壓力容器。

報(bào)道二、CN201410773472.0報(bào)道了一種一次發(fā)泡的單組份聚氨酯泡沫填縫劑的 制備方法。該方法使用復(fù)合催化劑及加入偶聯(lián)劑，能夠提高泡沫凝膠速度，快速成型，并加 入有機(jī)溶劑使單組份聚氨酯泡沫填縫劑在施工使用時(shí)，噴出泡沫迅速膨脹固定，能夠一次 發(fā)泡定型90-100％，并且膨脹率高，增大發(fā)泡體積。

合成復(fù)合催化劑

在配有恒溫水浴裝置，并裝有溫度計(jì)、滴液漏斗、機(jī)械攪拌的200ml三口燒瓶中，加 入65.6克2-甲基己酸，開啟攪拌。在滴液漏斗中，加入1，8-二氮雜二環(huán)-雙環(huán)(5，4，0)-7-十 一烯77克，在控制溫度10℃，緩慢滴加入三口瓶中，30分鐘滴畢。升溫至90℃，反應(yīng)2小時(shí)后， 降溫至室溫，過濾，得到復(fù)合催化劑。





產(chǎn)品信息
[重量]	500g
[顏色]	白色
