欧美老妇与zozoz0交,欧美人与动性xxxxx杂,蜜臀精品国产高清在线观看,免费a级毛片,女上男下啪啪激烈高潮无遮盖

  聚乙烯醇縮丁醛



中文名稱： 聚乙烯醇縮丁醛；聚乙烯醇縮丁醛PVB
英文名稱： Polyvinyl butyral;Poly

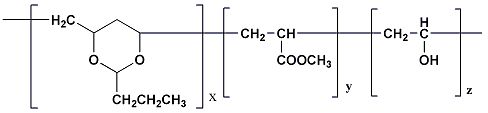

化學式：    C16H28O5

分子量：     0
CAS編號： 63148-65-2

---

質(zhì)檢信息
質(zhì)檢項目                   指標值
熔點                        165-185°C
折射率                     1.485
密度                         1.08
酸值/(mgKOH/g)               ≤0.2
粘度/(mm2/s)                 15～35
軟化溫度                     60-65℃
丁醛基，％                  45.0～49.0
水分，％                    ≤2.0

含量                          98

---

基本信息
性   狀：
聚乙烯醇縮丁醛白色或淺黃色粉末。系一種熱塑性高聚物。具有優(yōu)良的柔軟性和撓曲性。吸濕率小于4％。耐氣候性強，但化學穩(wěn)定性不高。溶于乙醇、乙酸乙酯和二氯乙烯等，不溶于烴類和油類。相對密度1.107。軟化點60～65℃。

---

---

產(chǎn)品用途
1.聚乙烯醇縮丁醛可用于制成安全玻璃，用于汽車、艦艇的風窗玻璃及高層建筑的窗玻璃等。
2.聚乙烯醇縮丁醛可用于制作制造無色透明薄膜。粘合劑。織物涂層。防護涂料。
3.聚乙烯醇縮丁醛用于安全玻璃，用于汽車、艦艇的風窗玻璃及高層建筑的窗玻璃，用作粘合劑及涂料等，無色透明薄膜，織物涂層。防護涂料。

4.用作良好的耐水性結(jié)合好的防粘連性，好的流動性和優(yōu)良的顏料濕潤性（這使聚乙烯醇縮丁醛樹脂理想地用于生產(chǎn)顏料糊）使聚乙烯醇縮丁醛樹脂系列很適合作印刷油墨的粘結(jié)料，如果適當?shù)財M定配方，這種油墨是無臭無味的。因為在聚乙烯醇縮丁醛系列中的樹脂易溶于不含有害物質(zhì)的溶劑中（如乙醇），對有機基材如醋酸纖維素薄膜，聚脂薄膜和聚苯乙烯以及對鋁箔有優(yōu)良的粘附性，它們對于食品包裝用膠印和凹印油墨是理想的。這里，低分子量的SD-1，SD-2，SD-3是優(yōu)先選擇的。對成問題的表面，例如具預處理表面的聚烯烴薄膜的粘附能通過混入氨烷基硅烷來改進。絲印印刷油墨能和SD-5和SD-6配制。

---

生產(chǎn)方法

聚乙烯醇縮丁醛(PVB)是制備夾層安全玻璃的必備材料,隨著汽車和建筑行業(yè)的發(fā)展,夾層安全玻璃的用量越來越大,有廣闊的市場前途.PVB在合成的過程中容易結(jié)塊,影響后處理工序.為解決這一問題,目前各個生產(chǎn)廠家都是在合成的過程中加入各種乳化劑,達到分散的目的,但這又增加了去除乳化劑的工序,增加生產(chǎn)難度和成本.本實驗通過研究發(fā)現(xiàn),丁醛在反應體系中的分散不均勻是造成結(jié)塊的主要原因.通過改變工藝條件,在40-60℃的條件下,將正丁醛加入PVA溶液中,可保證正丁醛分散均勻,降至適當溫度后,再滴加鹽酸,這樣在不加任何乳化劑的條件下也得到了粉末狀的PVB產(chǎn)品.研究發(fā)現(xiàn),影響PVB質(zhì)量因素的還有升溫速率,攪拌快慢,后處理溫度,水洗等.中試放大實驗所得的PVB的縮醛度為77.7%,并制得薄膜及夾層安全玻璃,進行了性能測試. 選用四種增塑劑與自制PVB樹脂混合,制得薄膜,利用相容性,拉伸強度,斷裂伸長率,玻璃化轉(zhuǎn)變溫度,熔體流動速率等數(shù)據(jù)探討了不同種類及不同用量的增塑劑對PVB薄膜性能的影響.實驗結(jié)果表明,極性高的增塑劑與PVB樹脂的相容性好,四種增塑劑與PVB的相容性大小依次為:DEHP>DOP>DBP>DOS.在相容范圍內(nèi),隨著增塑劑含量的增加,PVB薄膜的拉伸強度降低,斷裂伸長率增加,玻璃化轉(zhuǎn)變溫度降低,熔體流動速率增加.而且DEHP對PVB的增塑效果最好。

產(chǎn)品信息
[產(chǎn)品信息]	25kg
[級別]	工業(yè)級
