在電解的過程中，按時地加入 Al?O?, 并放出所產(chǎn)生的金屬鋁，金屬通常含有98-99% 鋁，主要雜質(zhì)為Si與Fe以及微量的Ga。因為提純鋁很困難，所以在制銘時需用極純的原料。所用冰晶石是人工制造的，是將Al(OH)?和 碳酸鈉- -同溶入氫氟酸而制得:
2Al(OH)?+12HF+3Na?CO?= 2Na?[ AIF?]+3CO?+9H?O
天然的鋁土礦通常含有40-60%Al?O?,余為SiO?、Fe?O?等雜質(zhì)，必須加以化學處理以除去。主要處理方法是將鋁土礦與堿共熱，氧化鋁即變?yōu)殇X酸鹽而溶解，然后通以二氧化碳，氫氧化鋁即沉淀析出:
Al?O?+2OH?+3H?O=2[Al(OH)?]?
2[Al(OH)?]?+CO?=2Al(OH)?+CO???+H?O
二、鋁的性質(zhì)
鋁為銀白色金屬，有很高的電導率，鋁的電導率為銅的60%，但比重只有第的30%，故等長和同重量鋁錢的電導性有銅錢的兩倍。鋁有很大的延展性;它可抽成細絲，銀成薄片或錘為鋁箱。雖然它的抗張強度僅為第的1/4,但若加少量(百分之兒)的第，強度即大增，不過同時耐腐觸性也降低。

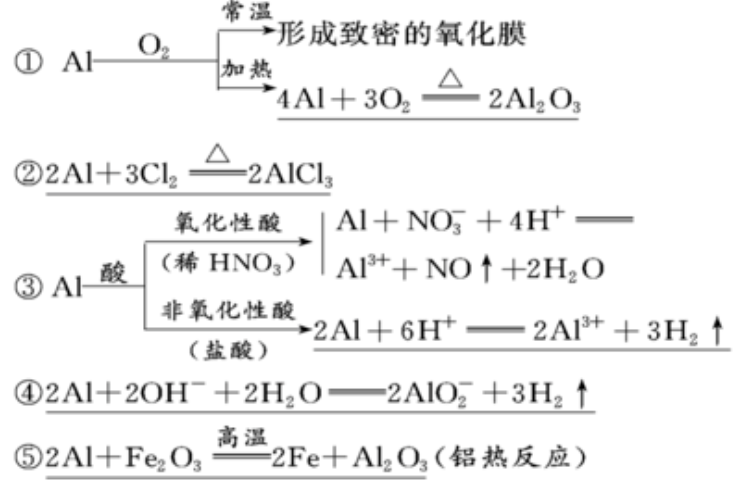

純鋁在空氣內(nèi)無作用，在水內(nèi)也不受腐觸，即使在高溫也不與蒸汽反應，這皆是因為鋁的表面有氧化物層保護的緣故。它也不 為硫化氫所使觸，但溶于大多數(shù)酸內(nèi)，也溶于燒堿內(nèi)， 有機酸如乙酸和檸檬酸亭冷時不與之作用，但在100°C時即起使觸作用。洽硝酸，不喻濃稀，對鋁都無作用，加熱即發(fā)生猛烈反應。
如強熱鋁的粉末或薄箔，鋁即著火燃燒而發(fā)生眩目的亮光并;生成氧化鋁。燃燒時，每克鋁放出7.47千卡熱，比其他金屬和氧化合時所放出的熱量要大得多，因其與氧有高度的親合力，故鋁常用于使其他金屬從難于還原的氧化物內(nèi)分離出來，同時并產(chǎn)生高溫使分離出來的金屬熔為流體。因此，鋁粉與其他金屬氧化物的混合物稱鋁熱劑。鋁熱劑法不僅骨用于制備許多游離的金屬，如Cr,Mn,V等，而且也可用于金屬的焊接。例如，用鋁與四氧化三鐵所租成的鋁熱劑常用于焊接鐵軌，這種鋁熱劑的反應為
8AI+3Fe?O?=4Al?O?+9Fe Q=795 千卡
其溫度可達3500°C。此外，鋁熱劑還可用于熔化鑭的碎片。
鋁的最主要用途是作成各種經(jīng)合金而應用于航空工業(yè)及汽車工業(yè)上，在鋁內(nèi)加入少量的其他金屬，并不增加多少鋁的比重，但卻能大大地提高鋁的強度，這些合金中最重要是鎂鋁(含鎂10-30% )和堅鋁(含有93-95%左右的鋁、2.5-5.5% 銅、0.5-2% 鎂、0.5-1.2錳和0.2-1%硅)。鋁的另一重要用途是用于進行所謂滲鋁，即將鋁滲入銅或生鐵物體的表面，以防止于受熱時被氧化。在冶煉鋼鐵時，鋁用作去氧劑以除去熔鐵內(nèi)的氧化物。鋁的細粉可作為顏料而用來塗蓋鐵，以防止鐵的腐蝕。銀色油漆就是將鋁粉與千性油混合而制成。
鋁的電極反應幾乎是不可逆的，它的電位很難加以測定。表15-1內(nèi)的數(shù)值1.66伏，是從熱化學數(shù)據(jù)計算出來的，并表示鋁的電正性約與普通金屬鎂相似。鋁整流器就是利用鋁電極的這種不可逆性，以使交流電變?yōu)橹绷鞯拿}動電流。鋁整流器是由鋁及鐵(或鉛)的電極插入蘇打或磷酸鹽溶液中而粗成。當鋁作為陽極時，電極有極高阻力，作為陰極時，則阻力很小，因此，鋁整流器可使交流電的一半通過，另一半通不過。
閩ICP備15011996號-4
|
閩公網(wǎng)安備35040002000218號
|
