第七節 催化劑強度的測定方法
一種成功的工業催化劑，除具有足夠的活性、選得性性外，還必須具有足夠的與壽命有密切關系的強度，以使用過程中的各種應力而不使破碎。首先，化劑要能經受運時的磨損其次，要能經受住向反應器里裝填時落下的擊，或在沸騰床時顆粒間的相互撞擊，第三，催化劑必須具有是夠熱內聚力，不致當使用時由于反應介質的作用，發生化學變化而破碎;第四，催化劑還必須能承受氣流在床層的壓力降、催化劑層的重量，以及因床層和反應器的熱脹冷縮所引起的相對位移等的作用。由此看來，催化劑只有在強度方面也具有上述條件，才能保證整個操作的正常運轉。因此，建立和完善催化劑顆粒強度的測定方法是十分必要的。
由于催化劑在固定床和沸騰床中受到的作用力不完全相同，所以測定強度的方法也不一樣。此外，催化劑在介質和高溫的作用下，強度常常降低，所以本節除敘述固定床和沸騰床催化劑的強度測定方法外，還簡述反應介質和溫度對強度影響的測定方法。
一、固定床催化劑強度的測定
固定床催化劑可以制成片狀、圓柱狀、環狀、管狀或球狀等，但規則的片狀或圓柱狀催化劑，應用最廣泛。只有在極少數情況下采用不規則的顆粒。
固定床催化劑的強度，常以催化劑能承受的最大壓力表示，超過這個壓力顆粒即碎裂。對于規則的圓柱狀催化劑，強度以顆粒單位橫截面積上受的力表示。

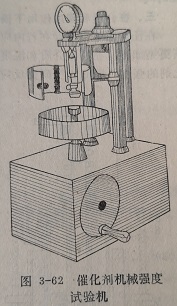

測定催化劑機械強度的儀器有各式各樣的結構，但原理基本相同。圖3-62為結構簡單的機械強度試驗機。
測定時，將催化劑試樣放在可以升降的平合上，轉動下邊的把手，樣品臺即以一定的速度上升。當試樣與彈簧測力計的下端接觸后，試樣開始承受壓力，承受壓力的大小由壓力表示出。當壓力達到某一定值時，試樣開始碎裂，壓力表的指針突然回轉，這表示側化劑的機械強度小于這個壓力，比較這個力的大小，就可以得到各種化劑的相對機械強度。單個化劑顆粒的機械強度，有時可以相差很大，所以為了獲得比較準確的數值，試驗時需要測定足夠多的顆粒，取其平均值。
二、流化床化劑強度的測定
沸騰床化劑的破碎，主要由于在沸騰床里顆粒激烈運動引起相互碰撞和擦所致。這與固定床的情況不同。
目前還沒有定型的設備可以測定化劑的耐磨性。通常是模仿沸床的氣流條件來測定化劑的耐磨性。試驗時稱取一定量的催化劑裝入沸騰塔內，在塔的下部送入凈化過的空氣，氣流速度要足夠大，以使催化劑沸騰。每隔一定時間，測定化劑的損量。若裝入的催化劑重量為W，在一定時間內損的重量為4W，則磨損率可以下式表示：
I=ΔW/W ·100%
磨損試驗也可以在球磨機里進行。不過這時不能給出強度的特征。因為在球磨機里顆粒主要是被壓碎而不是被磨碎。如采用普通的無球的振蕩機，顆粒自由落下的速度不超過1米/秒，這只能提供比較溫和的條件。所以只適于測定強度不大的催化劑。為了測定強度大的催化劑，有人設計離心滾磨機。滾磨機由兩個相對運動的同心圓筒組成，催化劑放在兩之間。外筒的直徑為120毫米，轉速30～300轉/分，內筒的直徑60毫米，轉速1000~10000轉/分。這種設備在測定高強度的催化劑時，可以縮短試驗時間。
三、在介質和溫度作用下催化強度的測定
在任何固體中都存在著內應力，對于由壓擠成型的多孔催化劑更是如此。在反應介質和溫度的作用下，這種內應力能降低催化劑的強度。因此應當研究反應介質和溫度對催化劑強度的影響。

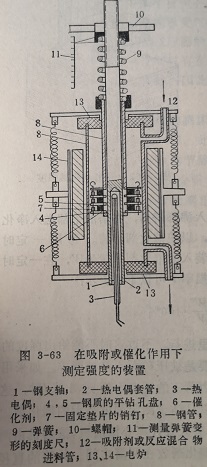

圖3-63為研究在介質和溫度作用下催化劑強度的裝置。利用這種裝置，可以在吸附或反應條件下測定催化劑的機械強度。試驗時用電爐加熱到所需要的溫度然后送入吸附氣體或反應混合物，隔一定時間測定催化劑的強度。測定強度時，旋緊上部的螺帽10彈簧受到壓縮，彈簧將力傳給壓在催化劑上的鋼管，于是催化劑受到壓力。催化劑受到壓力的大小由彈簧帶動的刻度尺表示出來。
圖3-64為氧化鎂催化劑在395℃達到破碎時的時間與壓力的關系。由圖可見，在相同的時間下，當催化劑上存在異丙醇分解反應時，強度顯著的低于沒有催化反應時的強度。
根據上述測定，可以從兩個方面來改善催化劑的強度一方面是增加催化劑中微粒接觸點的數目和接觸點的強度，另一方面是降低催化劑的內應力。
