氣相色譜
化學試劑,九料化工商城 / 2020-11-28
(一)氣相色的意義：氣相色譜是最近二十年來迅速發展起來的一種新的色譜分離方法，可分為氣液色譜及氣固色譜兩種，前者是以氣體為移動相(亦稱載氣)，以液體為固定相后者以氣體為移動相，以固體為固定相目前絕大部分的氣相色譜都是用液體為固定相的氣液色譜。
在氣液兩相的氣相色譜中，主要是利用樣品組分連續不斷地分配于移動的氣相和固定的液中而達到分離的目的樣品在氣相中傳遞速度很快，各組分和固定相互相作用次數就多，加上可選用較廣的固定相和果用多種靈敏的檢測器，因而氣相色譜顯示了選擇性強、分能力好、靈做度高以及方法迅速等等優點.在有機化學中，可以分離分析性質極為相近的各種異構體在石油成分分析中，可以同時分離分析一百多個組分的烴類混合物;在醫學和生物學中，可以解決藥物代謝的微量分析，利用較長和較粗的色譜柱和分部收集器，可以將樣品的組分高效地分離開，分別收集純品，這種附有分都收集器的色譜，又稱制備色譜。
其缺點是只能應用于在儀器最高溫度(一般為400℃不分解具有一定蒸氣壓(0.2-10毫米柱)的物質，或者在這一溫度限度內能分解成恒定產物的物質。
本節就氣液兩相的氣相色譜作一簡介。

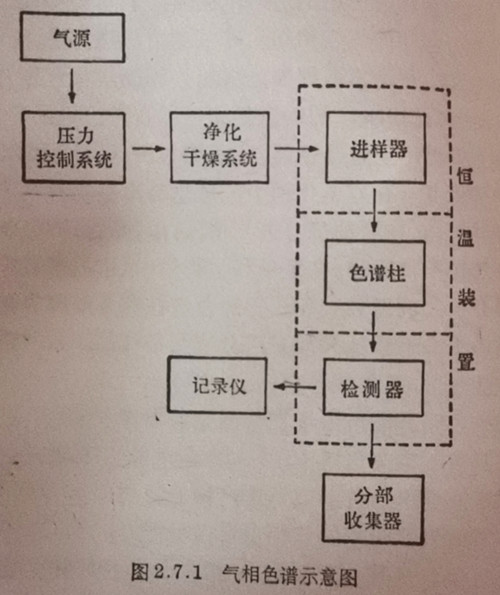

(二)儀器及其主要部件：氣相色儀主要由氣流系、進樣器、色譜柱、檢測器、記錄儀及分部收集器等組成進樣器、色譜柱及檢測器外用恒溫裝置.在圖2.7.1中，載氣由高壓氣瓶供給，經過減壓閥及精密調節閥等壓力控制系統控制氣流的壓力和速度，再經過凈化干燥管純化脫水后進入進樣器、色譜柱及檢測器.等色譜柱的溫度和載氣的流速穩定后，從進樣器注入樣品，在氣的氣流攜帶下，樣品各組分即在色譜柱內分離，不同組分先后進入檢測器，產生不同訊號，用記錄儀記錄下來即得色譜圖.每個組分在色譜圖上即顯出一個色譜峰如將色譜柱出口載氣流中不同組分用分部收集器收集，可以得到各組分的純品。
常用的載氣有氫氣、氮?dú)?、氣等，也有用氣和二氧化碳的，氣體流速對分離效果有影響，隨著樣品的性質、色譜柱的型式和長短，應有適當?shù)牧魉?，流速過快，樣品在氣、液兩相之間不易達到平衡;過慢則樣品組分易發生擴散現象。
色譜柱是儀器中的主要部分，通常分為填充式和毛細管兩種前者填充著一種性物質(稱為載體)，表面上涂上一層固定相液體;后者是將固定相液體直接潤濕毛細管使毛細管壁蒙上一層液體薄膜。
一般分析用的填充式色譜柱的內徑為2-6毫米，分離制備用的可以大得多長度常為1－4米，也有長達數十米的。短柱都為直形和U形，長柱都為螺旋形，一般都用玻璃，不鋼或塑料制成填充式色譜柱內支持固定相液體的性物稱為載體，一般要求是無吸附能力、多孔性，有較大表面積的大小均勻的顆粒.常用的載體為硅藻土、碾碎的耐火磚等.固定相液體即均勻地附著在這些載體上。
固定相液體的選擇，是色譜法中的重要關鍵一般可分為非極性、半極性及極性三類.非極性固定相液體用于分離分析非極性或低極性樣品;極性固定相液體用以分離分析極性樣品.因此，石蠟、甲基硅橡膠、硅油、磷酸三甲苯酯適用于碳?xì)浠衔锛暗蜆O性的鹵代碳?xì)浠衔锏姆蛛x分析;鄰苯二甲酸酯適用于含氧化合物如醚類、酯類、酮類及醛類的分離分析。聚乙二醇有利于含水樣品的分離分析，有機皂士-對于芳烴，特別對于二甲苯異構體的分離分析有很好的選擇性，當一種固定相液體不足以解決組分復雜樣品的分離分析時，可采用混合固定相液體。
檢測器是用以檢出和測量流出氣體中組分的裝置、樣品組分經過色譜柱分離后，隨載氣進入檢測器，將先后流出的各個組分，按其物理或化學性質轉換為易于測量的訊號如電壓、電流等顯示出來.檢測器的種類很多，目前國內最常用的為熱導池檢測器和氫火焰電離檢測器.前者應用范圍廣，一般不會破壞樣品，特別適用于制備色譜;后者靈敏度高，但檢測時要破壞樣品，如用于制備色譜時，則需用側路檢測.此外尚有截面積電離檢測器，電子捕獲檢器，氬、電離檢測器及堿金屬電離檢測器等。
(三)基本原理及其在有機合成中的應用:在氣相色譜中，常以保留時間( Reten tion time)或保留體積( Retention volu

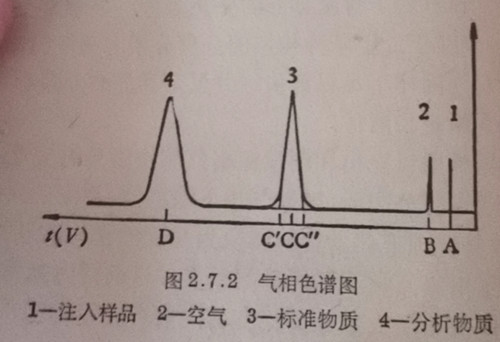

me)作為樣品不同組分從色譜柱流出先后的定性指標，所謂保留時間即指某一組分從進入色譜柱時算起到出現色譜峰最高點時為止所需的時間如在圖2.7.2表示的色譜圖中，從注入樣品(A)開始，至空氣峰(B)出現的時間AB(以分為單位)稱為無效保留時間(或稱死時間)(τοR＂)，這是隨儀器的進樣器、色譜柱和檢測器的空隙而定的，從注入樣品開始，至被分離的物質出現的時間(計算到峰的最高點)，分別為AO及AD，稱為各個物質的保留時間，將保留時間扣去無效保留時間，即稱為某一物質的校正保留時間τ＂R，圖中BC和BD即相當于各個物質的校正保留時間，在恒定流量的情況下，相當于校正保留時間的載氣體積稱為校正保留體積(保留時間乘上載氣流速即得保留體積)，和四均為物質的特征，其意義和一般色譜分離中值相同，在氣相色譜中，為了方便起見，經常用相對保留值ri8來表示一個物質的特征即在樣品中加入一個標準物質，同時求其保留值。
式中τ＂R，及τοR＂分別為被分離物質和標準物質保留時間，Vri及Vrs為相應的保留體積.
凡是純度高又容易得到的物質都能用來作為標準物質,正戊烷、正丁烷、異辛烷等為常用的標準物質.
氣相色譜的分離效率，和分級蒸餾一樣，也是用理論塔板值來表示的、影響理論塔板值的因素為色譜柱的長度，固定相液體的品種和數量，色譜柱的溫度以及載氣的品種、流速和壓力.在恒定的實驗條件下，理論塔板值可用下式表示:
式中Ψb為峰的底部曲線轉折點的正切線之間的距離，相當于圖中C＂C＂，tr為校正保留時間.
一般的氣相色譜儀，色譜柱的長度為2米，可以獲得相當于約2000個理論塔板值的分離效率當用30米長的毛細管柱時，分離效率可提高10-20倍精密的氣相色譜儀的分離效率可提高到五十萬個理論塔板值.
成用氣相色譜將混合物的各組分分離后，對于每一組分的峰需要進行定性分析利用上述的相對保留值是最普使用的一種方法，在定性分析中，物質的鑒定及純度的測定是很重要的方面，雖然一個物質在色譜分離中都有固定的相對的保留值，但不同物質在同一色譜柱上也可能出現相同的保留值，因此在測定某一物質的度時，最好在二個極性不同的色柱上分別進行分離，只有每次都出現一個單峰時，才能確定它的純度，在鑒定某一物質時，首先根據它的相對保留值，和文獻記載的數據比較,常能對這個組成的結構作出決定如將推測結構的已知樣品和未知樣品混合后進行氣相色譜分離,觀察色譜圖上待定性的峰是否增高,可進一步提高鑒定的可靠性。
對一個色譜圖作定量評價時,測定各個峰的面積之比,可以得出初步的近似值.也可在樣品中加入精確稱量的標準品而后求出峰面積之比有一些儀器上,附有積分儀可以測出。
應用分部收集器,將色譜柱出口載氣流中各個餾分冷收集,可取得純品.對難收集的餾分,也可用吸附劑(或色譜柱)在低溫吸附,而后在高溫下解吸的方法,以達到分離制的目的,分離出來的純品可供測定結構或其他用途。

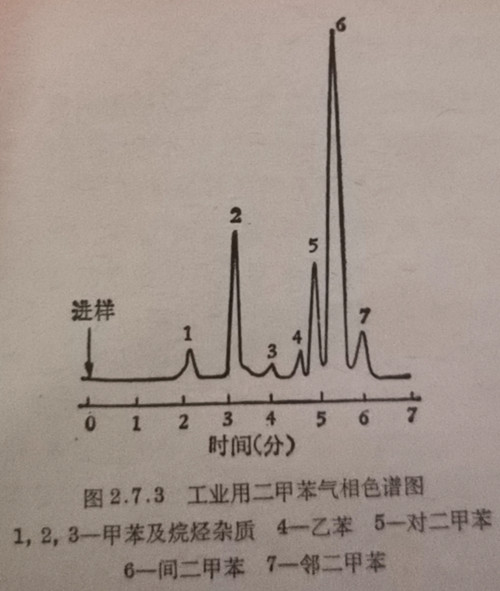

在有機化學中,氣相色譜廣泛地應用于分離分析難以分離的混合物如二甲苯是近代有機合成工業的重要原料之一，一般工業用二甲苯是鄰、間及對位三種異構體的混合物.將對二甲苯氧化制成對苯二甲酸,是生產滌綸的原料;將鄰二甲苯氧化制成鄰苯二甲酸,是制取聚酯樹脂及增塑劑的重要中間體因此迅速而準確地測定二甲苯異構體的含量十分重要由于這些異構體的性質相近,用一般物理和化學方法很難加以分離和鑒定,近年來采用氣相色譜法研究比較成功主要是以有機皂土和鄰苯二甲酸二壬酯為混合固定相液體,涂在80100目6201型色譜載體上(紅色硅藻土),以熱導池為檢測器,在柱長4米,柱內徑4毫米,柱溫82℃,為載氣,流速40毫升/分的條件下,二甲苯的三種異構體能在較短時間內(7分鐘)完全分離，理論塔板值可達1000塔板/米見圖2.7.3.

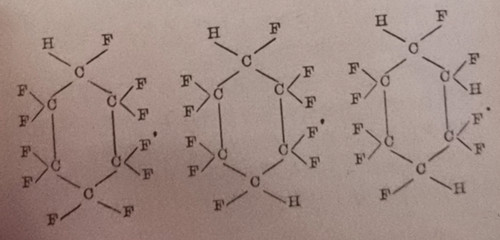

也有先利用氣相色譜分離分析一個混合物的組分,而后利用制備色譜分離得純品,再用其他方法確定結構、如用氯化將苯氟化時,得到多氟環己烷混合物.這個混合物的組分性質相近,不能用分餾方法分離.先用分析用的氣相色譜進行分離分析,測出有5個組分.從它們的相對保留值可以說明其中2個是已知化合物,3個是未知化合物.因此繼續用較大量樣品進行氣相色譜的制備分離,得到這3個未知化合物.用其他物理和化學方法進行鑒定,證明它們的結構分另為（九料化工http://yuehuifs.cn/）。
.jpg "氣相色譜示意圖")
.jpg "氣相色譜圖")
.jpg "工業用二甲苯氣相色譜圖")
.jpg "化學式")
