質譜解析中分子離子峰的確定
實驗室k / 2019-08-06
在進行質譜分析后對所得到的質圖要加以解析，以便從中得到我們所需要的有關數據，進而推斷分子的結構。解析質譜圖一般從高質量端的峰開始，首先是根據質荷比數確認分子離子峰，以確定分子量，如果使用的是高分辨的儀器，則可以得到精確的分子量數據，由此便可推測到幾種可能的分子式。在此基礎上，根據有機化合物分子裂解的規律來解析一系列的碎片離子峰，找出它們之間的相互關系，從而為推斷有機化合物的結構提供重要的信息。

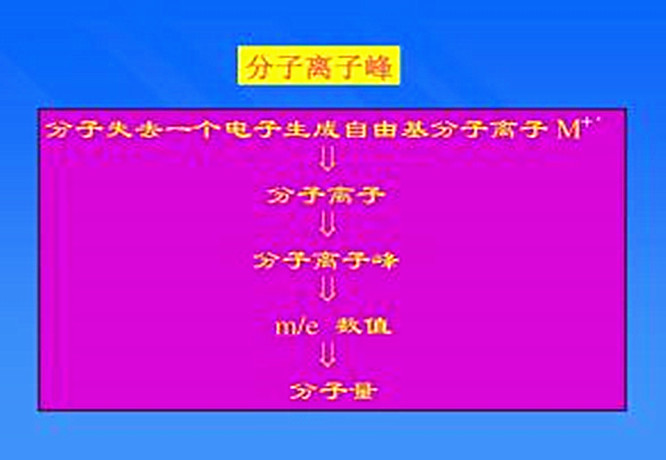

解析質譜圖時很重要的一點是確定分子離子峰。大多數天然化合物(如中草藥的提取物)的分子離子峰較強，這對我們解析圖帶來了便利，如果無雜質存在，一般說來在高質量端的較強峰，便是分子離子峰。但有些化合物的穩定性較差，分子離子峰很弱，甚至不出現(如醇類化合物的脫水)，這樣給解析譜圖，尤其是對利用分子離子峰確定物質的分子量帶來了一定的困難，但是我們?nèi)匀豢梢岳闷渌畔?如M+1峰、M－1峰等)的解析，得到令人滿意的結果。
分子離子峰的強弱，與有機化合物分子結構有密切關系，取決于各類化合物分子離子的穩定性。一般芳香性較強或共軛性較大的化合物，分子離子很穩定，在質譜圖中分子離子峰也很強，大部分都是基峰。環類化合物的分子離子穩定性次之，因此在質譜圖中出現中等強度的分子離子峰。而含有羥基或多分支的脂肪族化合物，它們的分子離子穩定性很差，在質譜圖上表現出分子離子峰很小甚至不出現。如果分子中的碳鏈長度增加，往往減小分子離子的穩定性，出現較弱的分子離子峰。
有機化合物中主要含有C、O、S、H、Cl、Br等元素，前三種元素原子中的電子數、化合價和原子量都是偶數，而后面三種原子的電子數、化合價和原子量都是奇數，但有機化合物的總電子數應是偶數。因此，若有機化合物僅含有上述幾種元素，在分子中H、Cl、Br等原子的個數總和一定是偶數，并且它的分子量也一定是偶數。然面對于含N的化合物則不同，N原子的電子數和化合價為奇數，而原子量為偶數。所以當分子中含有奇數個N原子時，必然結合奇數個H、Cl、Br等原子，其分子量一定是奇數；當有機分子中含有偶數個N原子時，也必然結合偶數個H、Cl、Br等元素，分子量必是偶數。因此，當我們根據元素分析已知分子中所含的N原子數時，便可根據質譜提供的分子量數據是奇數或是偶數來加以驗證。反之，如果已經確定分子量是奇數或是偶數，我們也可判斷樣品中含N原子是奇數或是偶數。這一規律，有的資料稱之為“N律”。凡是不符合這一規律者，可以認為它不是分子離子峰。
對初步判斷的分子離子峰正確與否，我們還可以通過失去的小碎片來檢查，有機化合物最小的功能基是甲基，其質量數為15。因此若相鄰兩峰之差小于15(3～14質量單位)，基本可以判斷高質量端的峰不是分子離子峰，因?yàn)榉肿与x子直接失去一個亞甲基或3～5個H。都需要很高的能量，在通常情況下不可能出現。當高質量端出現相差3個質量數的兩個峰時，很可能是一個分支的醇失去一個甲基和一個水分子而得到M-15、M-18兩個碎片離子峰，而不出現分子離子峰。
有些化合物如醚、酯、胺、氰化物、氨基酸酯以及酰胺類等，它們的分子離子峰很小，而比分子離子多一個質量數的峰——即M+1峰，卻相當強，它的豐度與同位素的豐度不成比例，并且隨著排斥電位的增加而降低。而分子離子峰的強度不受排斥電位的變化影響，所以可以通過改變排斥電位觀察其豐度的變化，使二者加以區別。

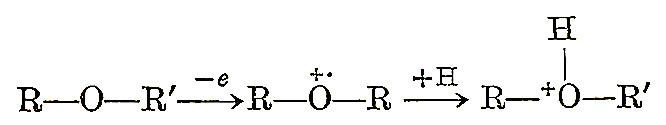

M+1峰的形成主要是由于分子離子在電離室中碰撞捕獲一個H而形成的，如：
或者是由于分子離子和中性分子相碰撞后捕獲一個H原子而形成。

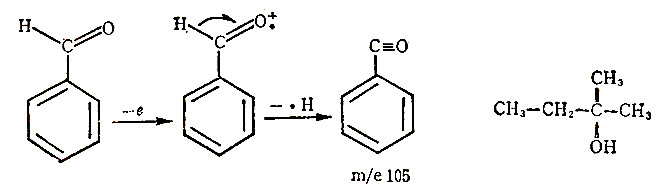

對于醛類化合物，在質譜圖上一般看不到分子離子峰，然面比分子離子少一個質量數的峰——即M-1峰卻較強；有些醇類成含N化合物，也有相類似的情況，但是它們的M-1峰不強。造成醛類化合物的這一質譜特性，主要是由于α-裂解的結果。
如：2-甲基-2-丁醇

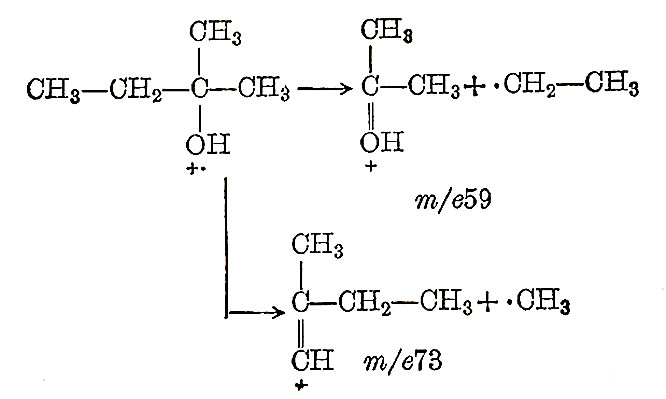

此化合物不含奇數N原子，其分子量為偶數(88)，但在質譜圖上看不到分子離子峰，可看到m/e87的峰，即M-1峰。而m/e87與m/e73相鄰兩個峰其質量數為14，如前所述在一般情況下，分子離子失去一個亞甲基的可能性很小，從而驗證m/e87不是分子離子峰。假定m/e59為分子離子脫乙基所形成的碎片離子峰，而m/e73為分子離子脫甲基后所產生的碎片，則：
M+=59+20(—C2H5)=88
73+15(—CH3)=88
由此可知m/e87為M-1峰。
在無法判斷分子離子峰時，可以采取一些措施如改變撞擊電子的能量等。若撞擊電子的能量由70eV降到7～14eV，使分子離子的裂解減少，這時所有的碎片峰的豐度均減小，而分子離子峰的相對強度增加，在繼續降低撞擊電子能量時，可以仔細觀察最高質量峰是否在所有峰中最后消失，若是這樣，便可以斷定其為分子離子峰。
若已知化合物中含有Cl，Br等原子，也可以借助其同位素峰來幫助我們識別分子離子峰。
此外，也可用制備衍生物如甲基化、乙?；确椒?，改變部分結構后所得的質譜圖，與原來的質譜圖相比較，觀察是否出現相應的變化。
