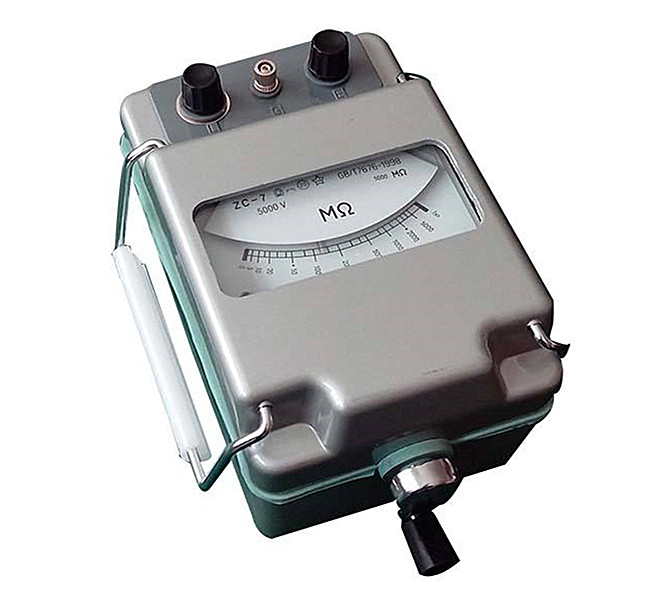

       兆歐表是用來測量絕緣電阻的儀器，標尺的單位是兆歐（MΩ）。它是由手搖發電機和磁電式比率計兩部分組成。手搖發電機就是搖動手柄帶動導線旋轉，切割磁鋼磁力線產生直流高電壓。這種發電機有直流電壓500伏和1000伏兩種，所以，兆歐表在搖動手柄測量時，切勿接觸被測帶電部分。

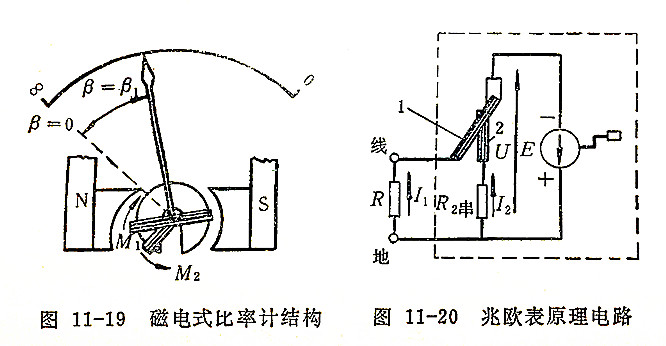

       磁電式比率計的結構如圖11－19所示，它有兩個轉動線圈，而沒有游絲，并且空氣隙是故意做得不均勻的。兩個轉動線圈和指針裝在同一軸上，組成可動部分。固定部分是由馬蹄形磁鋼與帶缺口的圓柱形鐵心組成。

       兆歐表的動作原理如圖11－20所示，虛線框內為兆歐表內部電路，被測絕緣電阻R接在兆歐表“線”和“地”端鈕上。搖動兆歐表手柄，發電機兩端產生高電壓，這個高電壓通過線圈1加到被測絕緣電阻R上，手搖發電機產生的高電壓在兩條并聯電路中流過，電流為I1和I2。

       I1、I2分別通過磁電式比率計的兩個轉動線圈，都會受到電磁力的作用。兩個線圈產生的電磁力矩M1、M2方向是相反的，M1是轉動力矩，M2是反作用力矩。由于氣隙磁場的不均勻，M1、M2的大小不僅與電流有關，而且還與線圈的偏轉角β有關。如果I1、I2保持一定，隨偏轉角的增大，空氣隙減小，磁場增強，力矩M1和M2也相應增大。但M1增加得慢，M2增加得快，到一定的偏轉角時，M1＝M2，指針穩定不動。如被測絕緣電阻R變小，則I1增大，M1亦增大，指針要偏轉一個更大的角度才能使M1與M2達到平衡。

       當兆歐表兩端鈕斷開時，表示被測絕緣電阻為∞，此時轉動手柄，I1＝0，I2≠0，線圈在M2的作用下轉至鐵心缺口處，指針偏轉角β＝0，對應于標尺上的“∞”。就這樣，根據指針偏轉的角度的大小指示絕緣電阻數值。由于兆歐表內沒有游絲固定，不轉動手柄時，指針可以停留在標尺的任意位置，這時的讀數是沒有意義的。因此，必須在搖動手柄時讀取數據。

       使用兆歐表測量絕緣電阻時，須先切斷電源，再把兆歐表的一端接在被測物上，另一端接地或接到另一被測物上。迅速轉動手柄，直到指針穩定在某一位置時，便可讀數。

       因為絕緣材料的漏電或擊穿往往是在加上較高工作電壓時才表現出來，所以一般不能用萬用表的測量電阻擋來測量絕緣電阻的好壞。

       兆歐表除了用來測量絕緣電阻外，化驗室中還常用它來測量離子交換水的電阻（電極可用260型光亮鉑電極），以控制水的質量，一般去離子水的電阻達1兆歐以上時，用化學法已鑒定不出陽離子和陰離子了。
