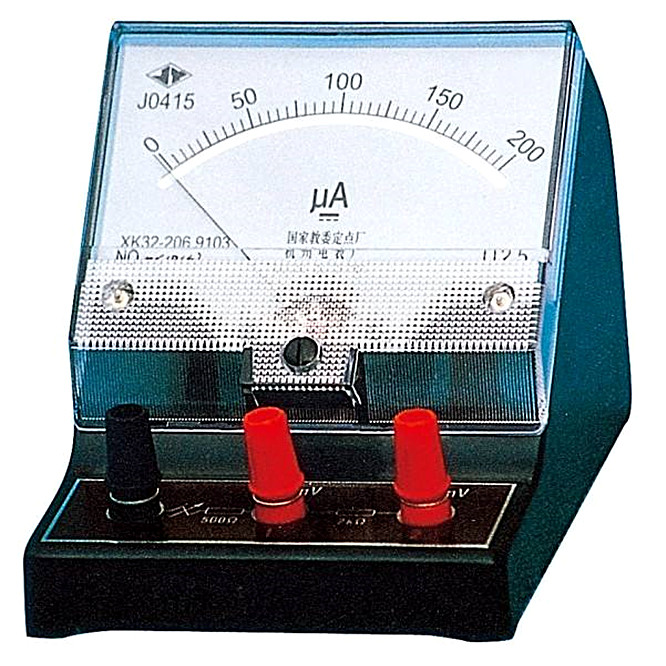

安培表是用來測量電流的，伏特表是用來測量電壓的。
在構造上，這兩種儀表并無區別，我們這里介紹常用的兩種類型——磁電式和電磁式電表。
（1）磁電式電表 這種表是根據帶電線圈和水久磁鐵相作用的原理而制成的。圖11－13所示，即為這種表的結構，它有一個固定的馬蹄形磁鋼，磁場中有細導線繞成的線圈a，線圈中心有一固定的軟鋼圓柱b，線圈和軸連接，可以轉動，軸上連著儀表的指針。當線圈中通過電流時，即在磁場中轉動，其中通過的電流愈大，線圈的偏轉也愈大。從電表指針的偏轉角度，可以讀出所測電流的大小。這種電表的特點是準確度高，但只適用于直流電。因線圈中通有交流電時，線圈中所受的轉距也在交變，但因慣性關系，線圈來不及隨著電流的交變次數而轉動，所以指針就停著不動了，因此，這種電表不能直接用于交流。

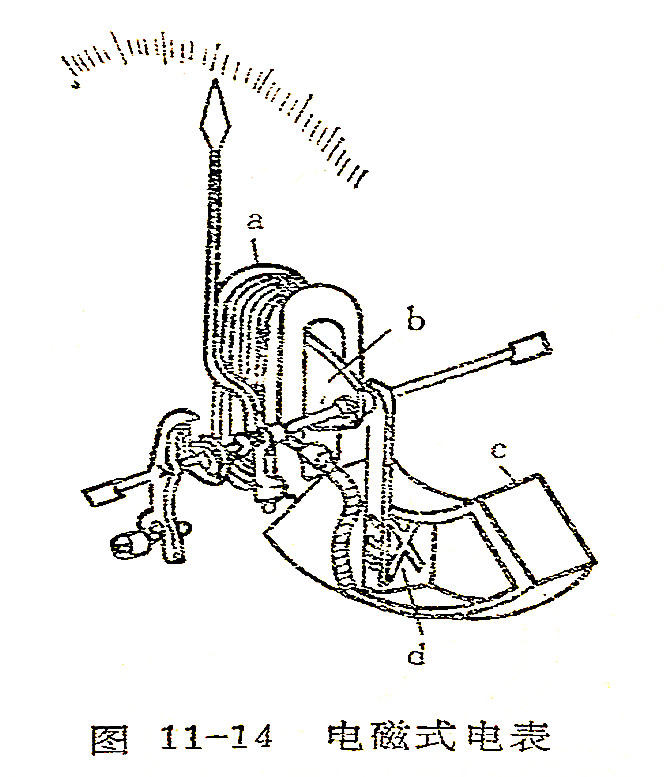

（2）電磁式電表 這種表是根據螺管線國通電后吸引鋼質鐵心的原理而制成的。圖11－14所示即為這種表的結構。它有一固定線圈a，當通過電流時，線圈將裝在轉軸上的鋼片b吸入，線圈通過的電流愈大，鋼片吸入其內也愈多，轉軸轉動角度也愈大。軸上有指針，指針可在刻度標尺上指出讀數。為了減緩指針的擺動，采用可在管C內活動的平衡錘d作為阻尼器。在電磁式安培表中，線圈a由幾匝粗線繞成，而在伏特表中則由匝數很多的細線繞成。
電磁式電表既可用來測量直流電；又可用來測量交流電。它結構簡單，結實耐用，能測較大電流，可是準確度不高。

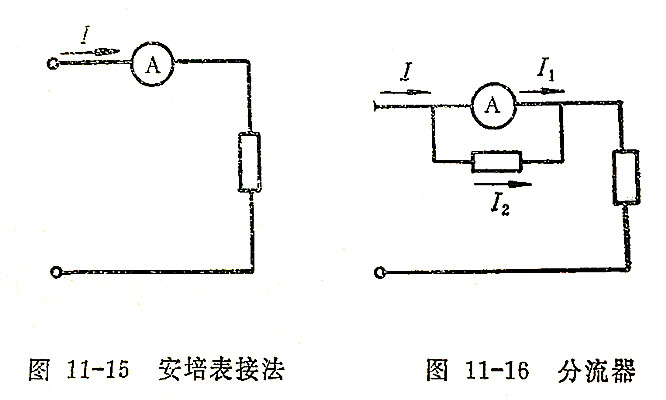

（1）安培表的使用方法 測量直流電流通常采用磁電式安培表，測量交流電流常采用電磁式安培表。安培表永遠串聯在電路中使用，如圖11－15所示。為了使電路的工作不因接入安培表而受影響，安培表的內阻一般很小，因此，如果不慎將安培表并聯在電路的兩端，將有很大電流通過，安培表就會被燒壞。
采用磁電式安培表測量直流電流時，要注意“＋”“－”極性，不要接反，接反指針就往反方向偏轉，會損壞指針。另外，這種表內的線圈是用細線繞制的，所允許通過的電流很小，不能直接測量較大電流，為了擴大量程，應該在安培表上并聯一個分流器（分流器是一個低值電阻器），如圖11－16所示。這時通過安培表的電流I1只是被測電流I的一部分，另一部分電流I2通過并聯的分流器了。需要擴大的量程愈大，分流器的阻值應愈小。多量程安培表具有幾個標有不同量程的接頭，這些接頭可分別與相應阻值的分流器并聯。
測量交流電流時，通常都用電磁式安培表，這種電表內的線圈是由粗導線繞制的，容許通過較大電流，一般不用并聯分流器來擴大量程。若要測量幾百安培以上的交流電流，則需利用電流互感器來擴大量程。

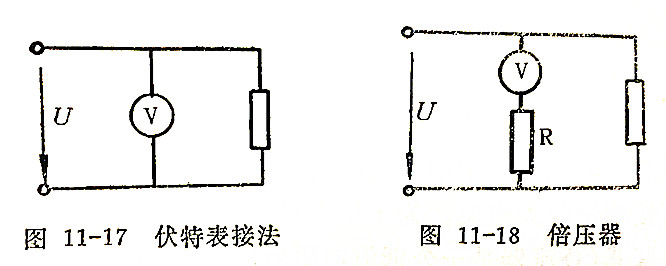

（2）伏特表的使用方法 測量直流電壓常用磁電式伏特表，測量交流電壓常用電磁式伏特表。伏特表永遠并聯在電路中使用，如圖11－17所示。為了使電路的工作不因接入伏特表而受影響，伏特表的內阻必須很高。已知表頭的電阻是不大的，所以必須和它串聯一個稱為“倍壓器”的高值電阻，這樣就使伏特表的量程擴大了，如圖11－18所示。需要擴大的量程愈大，倍壓器的阻值應愈高。多量程的伏特表具有幾個標有不同量程的接頭，這些接頭可以分別與相應阻值的倍壓器串聯。
電磁式伏特表和磁電式伏特表都需串聯倍壓器。如果要測量幾百伏特交流電壓，需利用電壓互感器來擴大量程。
