欧美老妇与zozoz0交,欧美人与动性xxxxx杂,蜜臀精品国产高清在线观看,免费a级毛片,女上男下啪啪激烈高潮无遮盖

 一種具有自分泌功能的超光滑表面含液涂層的制備方法

含液光滑表面是最近幾年興起的一類仿生表界面材料，其中slips(slipperyliquid-infusedporoussurface)最早是由哈佛大學aizenberg生物礦化和仿生學研究實驗室在2011年提出的。受豬草植物啟發(fā)，使用納米/微結構化基材將注入的潤滑液鎖定在適當?shù)奈恢?，潤滑劑形成穩(wěn)定和惰性的“光滑”表面，形成這種儲存潤滑劑的含液光滑表面，形成液態(tài)的潤滑層，該表面具有疏液，抗冰性，壓力穩(wěn)定性等特點。

出現(xiàn)的問題

1.外力作用下或使用過程中導致的液膜損耗無法及時補充.

2.一旦潤滑性能消失涂層基材無法使用，需要全部去除和重新施工。

解決方法

1.線性有機硅溶液制備：將含有活性基團的線性有機硅和活性小分子分別溶于有機溶劑中，分別配置成0.1～0.2mol/ml的線性有機硅溶液和0.4～0.6mol/ml活性小分子溶液后再按體積比為10:2～4混合，然后在室溫下攪拌20～28h，得線性有機硅溶液。

2.涂層制備：將步驟1所得線性有機硅溶液滴加到無機基材上，室溫下空氣中揮發(fā)4～6d，使其厚度為200±20μm，然后在密閉條件下將其浸入5～1000cst粘度的潤滑劑中，在20～100℃條件下恒溫溶脹2～4d，得超光滑表面含液涂層。

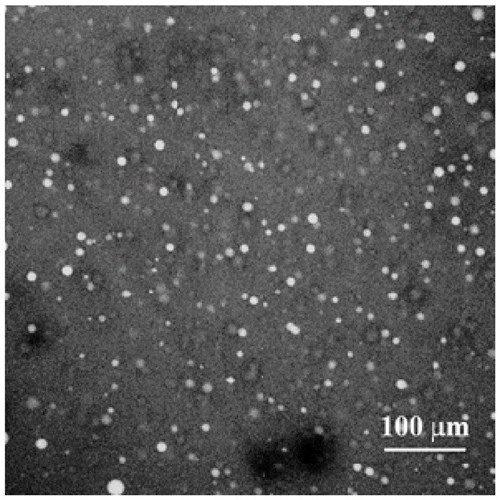

解決方案

本發(fā)明了一種具有自分泌功能的超光滑表面含液涂層的制備方法可以高效的制得具有自分泌功能的超光滑表面含液涂層，且可以通過溶脹補充涂層內部液滴損失，從而延長涂層的使用壽命，提高超光滑表面含液涂層的使用效率，提供了新的途徑。
