林產化工的蒸發濃縮和結晶
化學先生 / 2019-07-19
將含有不揮發性溶質和揮發性溶劑組成的溶液進行濃縮的過程,稱為蒸發。一般地講，液體中的溶質呈過飽和狀態時，此溶質就會從溶液中成晶狀析出，即為結晶。
一、蒸發濃縮工藝及設備
在林產化工操作中,蒸發濃縮是常見的操作步驟。蒸發的必備條件是不斷提供熱量和不斷排除所產生的蒸氣。蒸氣的排除，一般采用冷凝法，也可以采用惰性氣體帶走法。蒸發可以在加壓、常壓和減壓下進行。對于在大氣壓下蒸發時，會導致氧化、膠化和其他不良反應的物系，常采用減壓蒸發或真空蒸發。當蒸發到一定程度，達到飽和溶液，再蒸發或降低溫度，便發生結晶。有時將濃縮液轉移到另一結晶釜中，以完成結晶過程。
蒸發設備主要由加熱室和蒸發室兩部分組成。蒸發器種類繁多，構造也不相同。在各種蒸發器中，薄膜蒸發器是一種較先進的蒸發裝置，它具有傳熱系數大濃縮效率高、物料在蒸發器中的停留時間短和結構簡單等優點。薄膜蒸發器適宜于處理熱敏性差或易生成泡沫或黏性大的物料。
薄膜蒸發器有單流式長管型、循環式、刮板式和離心式。蒸發流程有單效與多效。操作方式有常壓蒸發、加壓蒸發和減壓蒸發。通常情況下,采用減壓蒸發。
1.單流式長管薄膜蒸發器

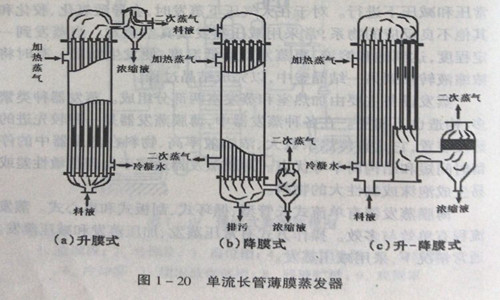

單流式長管薄膜蒸發器安裝有一-細長的直立管束,管束中長管的直徑為20~ 50mm,高為2~ 12m。加熱蒸氣在殼程內流動,料液在管程內流動。根據物料和二次蒸氣的流動方向，該類設備分為升膜式長管蒸發器、降膜式長管蒸發器和升-降膜式長管蒸發器,如圖1- 20所示。
2.循環式薄膜蒸發器

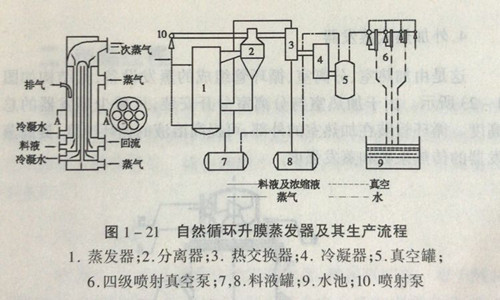

當溶液在單流式蒸發器中通過蒸發達不到所要求的濃度時，可采用循環式薄膜蒸發器。循環式薄膜蒸發器，是將溶液在加熱管中進行多次蒸發的裝置。自然循環升膜蒸發器及其生產流程如圖1-21所示。
3.刮板式薄膜蒸發器
該裝置安裝有一攪拌軸，軸上附有若千塊刮板，用來將溶液甩到容器壁加熱面上，并增加液膜湍動性，以減小液膜的傳熱阻力，并防止固體析出物粘壁。刮板式薄膜蒸發器如圖1-22所示。
4.外加熱式蒸發器

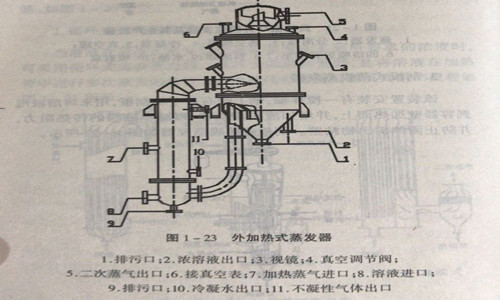

這是由加熱室、分離室、循環管組成的蒸發設備，其結構如圖1- 23所示。由于加熱室與分離室分開安裝，可減少蒸發器的總高度。循環管裝在加熱室的外部，可提高溶液的循環速度，提高蒸發器的傳熱系數和蒸發強度。
二、結晶過程
結晶是從均一的溶液中析出固體晶體的操作，是純化物質的常用方法。結晶的形成包括兩個階段:第階段 是晶核的形成;第二階段是晶體的增長。欲使溶液中所需組分結晶析出，須具備以下條件:
1.純度與濃度
一般情況下，欲結晶成分的濃度越高，越容易結晶。對于純化合物而言,濃度越高，越易結晶，但對于含有雜質的溶液來說，當雜質含量較高時,溶液的濃度不宜太高。
2.結晶溶劑
結晶溶劑是結晶過程的重要影響因素，合適的溶劑對有效成分的溶解性來說，熱時溶解度大，冷時溶解度小，而對雜質則冷熱都不溶解或冷熱全能溶解。在工廠中，可選用復合溶劑，或根據小試結果進行設定。
3.溫度與時間
一般降低溫度，可加快結晶。根據化合物的純度、濃度，結晶時間短則幾分鐘，長則幾十天。一般放置3~5 天，即可結晶。
結晶過程一般需改變?nèi)芤簻囟龋虼私Y(jié)晶設備都附有熱交換裝置。同時為了使溶液流動和晶核能懸浮在溶液中，以獲得粗細均勻的結晶，還需要附帶機械攪拌裝置或泵。所以,結晶設備般是附有加熱或冷卻夾套和帶有攪拌裝置的罐。
