72型分光光度計的結構、使用方法與注意事項
實驗室k / 2019-07-13

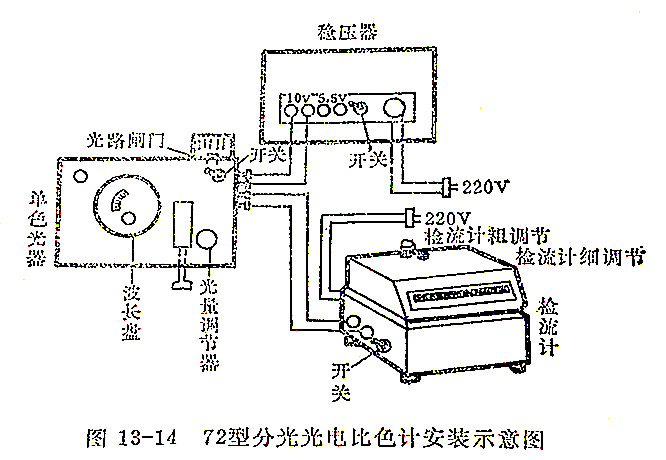

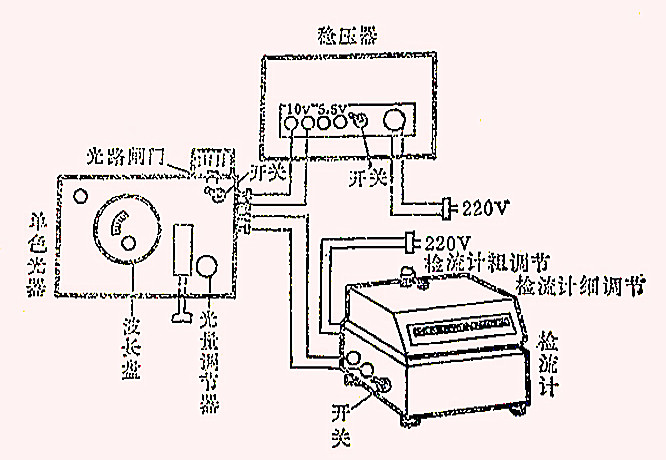

1.儀器外型 儀器由穩壓器、單色光器和檢流計三部分組成，如圖13-14所示：
.jpg "72型分光光電比色計安裝示意圖")

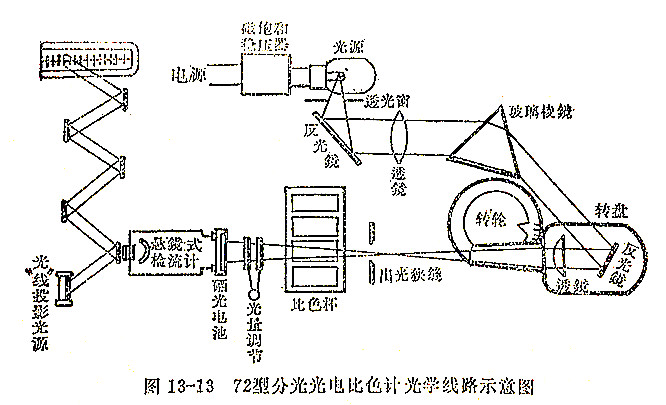

2.光學線路(圖13-13)
由磁飽和穩壓器保持電源電壓穩定，以10V鎢絲燈泡，做光源。白光經過透光窗、反光鏡和透鏡成平行光線進入棱鏡。由棱鏡色散的光波經反光鏡反射，再經過透鏡，聚焦于狹縫。反光鏡及透鏡裝于一個可以水平方向偏轉的轉盤上。轉盤的偏轉角度由波長調節器轉動。因此，轉動波長調節器就可得到所需的波長。通過狹縫的一定波長的光射入比色杯，再照在光電池上，所產生的電流可用吸收度或透光度表示，由多次反射的檢流計讀出。照在光電池上的光量大小可由光量調節器調節。
3.使用方法
(1)使用前先使穩壓器、單色光器和檢流計的電源開關都在關的位置上，然后將這三部分按圖13-14所示聯接起來：先將單色光器的一邊用兩根導線與穩壓器5.5V輸出電壓接線柱相聯(必要時改用10V)，另一邊用三根導線與檢流計正負極及地線分別一一接妥(紅點為正極、綠點為負極、黃點為地線，不可接錯)，再將穩壓器和檢流計接上220V交流電源。
(2)把單色光器的光路閘門扳到“黑”點位置。此時無光通過，將檢流計電源開關旋到“開”處，此時指示光點即出現在標尺上。旋轉粗、細零點調節器將指示光點準確地調節至透光度尺“0”位上。
(3)打開穩壓器的電源開關和單色光器的電源開關，把光路閘門扳到“紅”點上，此時光線通過閘門，再以順時針方向調節光量調節器、使光路開放到適當位置，讓檢流計的指示光點達到標尺上限附近。隔10分鐘后，待光電池趨于穩定后再開始使用儀器。
(4)將比色杯暗箱蓋打開，取出比色杯架，取一只比色杯裝入空白溶浪，其余三只裝入待測液(標準比色液或樣品比色液)，放入比色杯架，再一起放入暗箱，蓋好暗箱蓋。為了便于工作，裝空白溶液的比色杯應放在比色杯架的第一格內，以便在光源燈打開時，空白溶液正對在光路上。
(5)用波長調節器把所需的波長調節至對準紅線。
(6)將單色光器上的光路閘門重新?lián)苤?ldquo;黑”點處，再一次校正檢流計的指示光點于“0”位，立即再將光路閘門撥至“紅”點。輕輕轉動光量調節器，把指示光點準確地調節至吸收度0的刻度上。
(7)將比色杯定位裝置的拉桿輕輕地拉出一格，使第二個比色杯內的待測液進入光路。此時檢流計標尺上所指示的讀數，即為該溶液的吸收度或透光度。如此，依次將其余待測液推入光路，讀取吸收度透光度。
(8)測定完畢后，應將各部旋鈕和開關撥回“0”，拔掉電源插座，切斷電源。然后洗凈比色杯，待干后裝入附件盒。儀器用塑料罩罩上。
4.注意事項
(1)儀器連續使用時間不應超過2小時，最好間歇半小時后再繼續使用。
(2)儀器使用時，應經常關閉光路閘門來核對檢流計的“0”點位置是否改變。
(3)在測定時，應盡量在吸收度0.1～0.65的刻度范圍內進行，這樣可以得到較高的準確度。
.jpg "72型分光光電比色計光學線路示意圖")
